Technische Daten
| Ausführung als Wendeschalter | nein |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung als Sicherheitsschalter | nein |
| Polzahl | 3 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Spannungsauslöser optional | nein |
| Geeignet für Verteilereinbau | nein |
| Geeignet für Frontbefestigung Zentral | nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Motorantrieb integriert | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
| Schutzart (IP), frontseitig | IP65 |
| Motorantrieb optional | nein |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Bemessungsdauerstrom bei AC-23, 400 V | 25 A |
| Schutzart (NEMA) | 12 |
| Verriegelbar | ja |
| Bemessungsdauerstrom bei AC-21, 400 V | 25 A |
| Bemessungsdauerstrom Iu | 25 A |
| Geeignet für Bodenbefestigung | nein |
| Bemessungskurzzeitstromfestigkeit Icw | 0,64 kA |
| Anzahl der Schalter | 1 |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Bemessungsbetriebsspannung | 690 V |
| Bedingter Bemessungskurzschlussstrom Iq | 80 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 13 kW |
| Ausführung als Hauptschalter | ja |
| Farbe des Betätigungselements | schwarz |
| Schaltleistung bei 400 V | 13 kW |
| Geeignet für Zwischenbau | nein |
Beschreibung

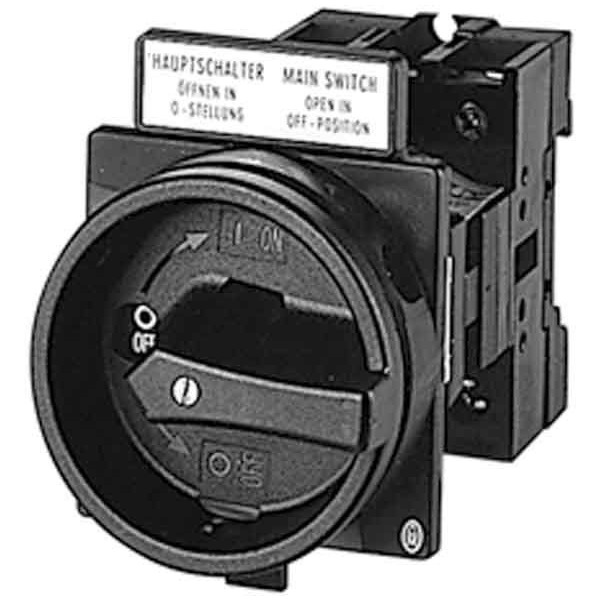

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: P1, STOPP-Funktion: HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 11 kW, Bemessungsdauerstrom: Iu = 25 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, NEMA12
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
