Technische Daten
| Fassung | ohne |
| Anzahl der Kontakte als Öffner | 1 |
| Anzahl der Kontakte als Schließer | 1 |
| Montageart | Frontbefestigung |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Ausführung | aufsteckbar und integrierbar |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 6 A |
Beschreibung

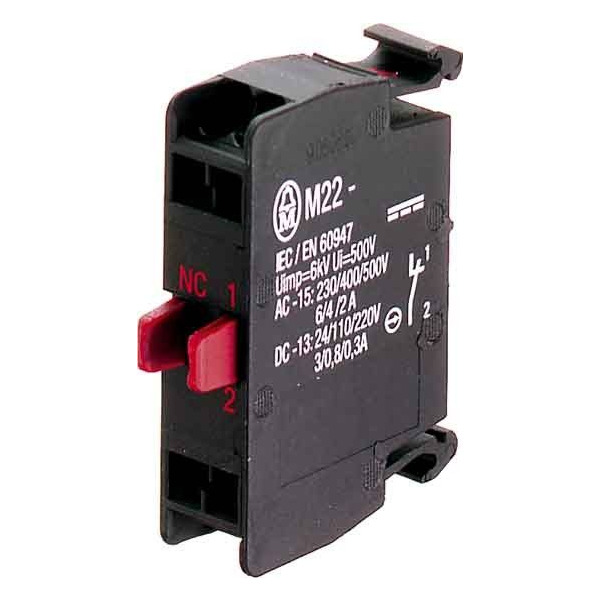

Kontaktelement, Norm/Zulassung: UL/CSA, IEC, Baugröße: NZM1/2/3/4, Anschlusstechnik: Cage Clamp, Befestigung: Frontbefestigung, Beschreibung: Bei Verwendung von Not-Aus-Tasten M22-PV max. 2 Kontaktelemente = 4 Öffner/Schließer, Cage Clamp ist ein eingetragenes Warenzeichen der Wago Kontakttechnik GmbH, Minden, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, Kontaktbestückung Hinweis: = Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Weg des Bedienteils und Betätigungskraft nach DIN EN 60947-5-1, K.5.4.1 Zwangsöffnungsweg: mm 4.8, maximaler Weg: mm 5.7, Mindestkraft für Zwangsöffnung: N 20, Schutzart: IP20, Anbindung an SmartWire-DT: nein, Anschlussart: Doppelkontakt, Beschreibung Ausgelösthilfsschalter HIA: Allgemeine Ausgelöstmeldung + bei Auslösung durch Spannungsauslöser, Überlastauslöser, Kurzschlussauslöser sowie bei Einsatz des Fehlerstromauslösers durch Fehlerstrom., Verwendung mit Leistungsschalter Baugröße NZM1, 2, 3: Ein Ausgelösthilfsschalter ist in den Leistungsschalter einclipsbar., Verwendung mit Leistungsschalter Baugröße NZM4: Bis zu zwei Ausgelösthilfsschalter sind in den Leistungsschalter einclipsbar., Beliebige Kombinationen der Hilfsschaltertypen sind möglich., Nicht in Verbindung mit Lasttrennschalter PN, Kennzeichnung im Schalter: HIA., Kennzeichnung im FI-Block: HIAFI., Bei Verwendung der Ausgelösthilfsschalter im FI-Block arbeitet der Öffnerkontakt als Schließer und der Schließerkontakt als Öffner., Beschreibung Normalhilfsschalter HIN: Schaltet mit den Hauptkontakten. Übernimmt Melde- und Verriegelungsaufgaben., Verwendung mit Leistungsschalter Baugröße NZM1: Ein Normalhilfsschalter ist in den Leistungsschalter einclipsbar., Verwendung mit Leistungsschalter Baugröße NZM2: Bis zu zwei Normalhilfsschalter sind in den Leistungsschalter einclipsbar., Verwendung mit Leistungsschalter Baugröße NZM3, 4: Bis zu drei Normalhilfsschalter sind in den Leistungsschalter einclipsbar., Beliebige Kombinationen der Hilfsschaltertypen sind möglich., Kennzeichnung im Schalter: HIN.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
