Technische Daten
| Breite des Sensors | 31 mm |
| Gehäusebauform | Quader |
| Ausführung des elektrischen Anschlusses | sonstige |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation | ohne |
| Bemessungsbetriebsstrom Ie bei DC-13, 230 V | 0,3 A |
| Explosionsschutz-Kategorie für Gas | ohne |
| Umgebungstemperatur während des Betriebs | 25..70 °C |
| Ausführung der Schnittstelle | ohne |
| Anzahl der Kontakte als Schließer | 1 |
| Schutzart (IP) | IP67 |
| Explosionsschutz-Kategorie für Staub | ohne |
| Mit Statusanzeige | nein |
| Ausgang elektronisch | nein |
| Bemessungsbetriebsstrom Ie bei AC-15, 125 V | 6 A |
| Schaltfunktion verrastend | nein |
| Anzahl der Kontakte als Öffner | 1 |
| Bemessungsbetriebsstrom Ie bei DC-13, 125 V | 0,8 A |
| Bemessungsbetriebsstrom Ie bei AC-15, 24 V | 6 A |
| Ausführung des Betätigungselements | Federstab |
| Länge des Sensors | 33,5 mm |
| Zwangsöffnung | nein |
| Höhe des Sensors | 61 mm |
| Schaltfunktion | Sprungschaltglied |
| Beschichtung Gehäuse | sonstige |
| Geeignet für Sicherheitsfunktionen | ja |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 6 A |
| Ausrichtung des Betätigungselements | sonstige |
| Durchmesser des Sensors | 0 mm |
| Werkstoff des Gehäuses | Kunststoff |
| Anzahl der sicherheitsgerichteten Hilfskontakte | 1 |
| Schutzart (NEMA) | 4X |
| Bemessungsbetriebsstrom Ie bei DC-13, 24 V | 3 A |
Beschreibung

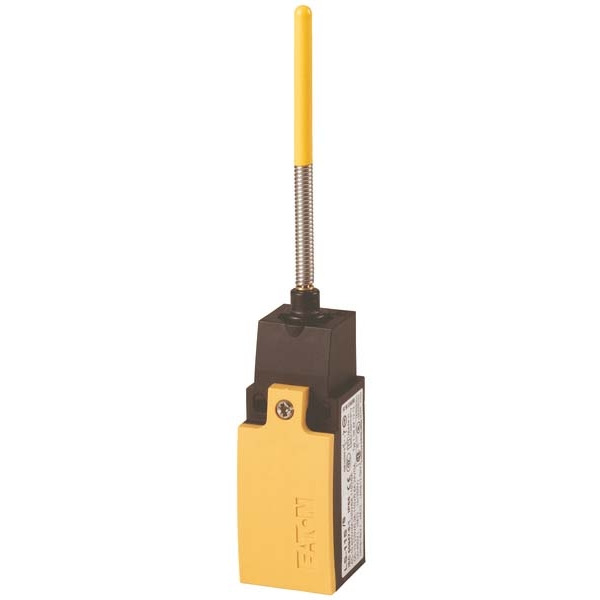

Positionsschalter, Grundfunktion: Positionsschalter, Typkenner: LS(M)-¿, Sortiment: Federstab, Schutzart: IP66, IP67, Ausstattung: Komplettgerät, Umgebungstemperatur: -25 - +70 °C, Sprungschaltglied: ja, Beschreibung: nicht als Sicherheits-Positionsschalter verwenden, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, Farbe Gehäusedeckel: gelb, Gehäuse: Kunststoff, Anschlussart: Schraubklemme, Stablänge: 126 mm, Normen und Bestimmungen: IEC/EN 60947Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
