Technische Daten
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 3 |
| Geeignet für Handbedienung | nein |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
| Bemessungsbetriebsstrom Ie, 400 V | 3 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 V |
| Spannungsart zur Betätigung | AC |
| Montageart | DIN-Schiene/Schraube |
| Schnittstelle | nein |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Mit LED-Anzeige | nein |
Beschreibung

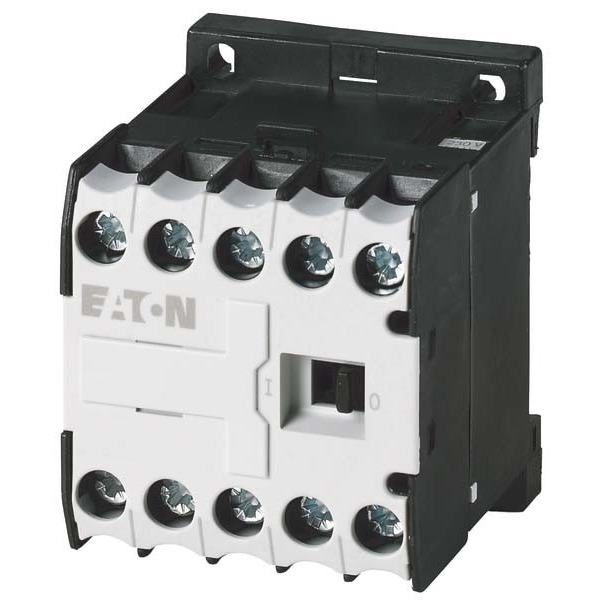

Hilfsschütz, Sortiment: Kleinschütze DILER, Applikation: Hilfsschütz, Beschreibung: mit zwangsgeführten Kontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom konventioneller thermischer Strom 1-polig offen bei 50 °C: Ith = Ie= 10 A, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Kontaktbestückung S = Schließer: 3 S, Kontaktbestückung Ö = Öffner: 1 Ö, Kennzahl/Ausführung der Kombinationen Kennzahl: 31E, verwendbar für: DILE, Betätigungsspannung: 24 V 50 Hz, Stromart AC/DC: Wechselstrombetätigung, Schutzart: IP20, Hinweise: Schaltglieder nach EN 50011., Anschlussbezeichnung der Spule nach EN 50005., Normen und Bestimmungen: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSAInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
