Technische Daten
| Ausführung | aufsteckbar |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
| Anzahl der Kontakte als Öffner | 2 |
| Fassung | ohne |
| Anzahl der Kontakte als Schließer | 2 |
| Montageart | Frontbefestigung |
Beschreibung

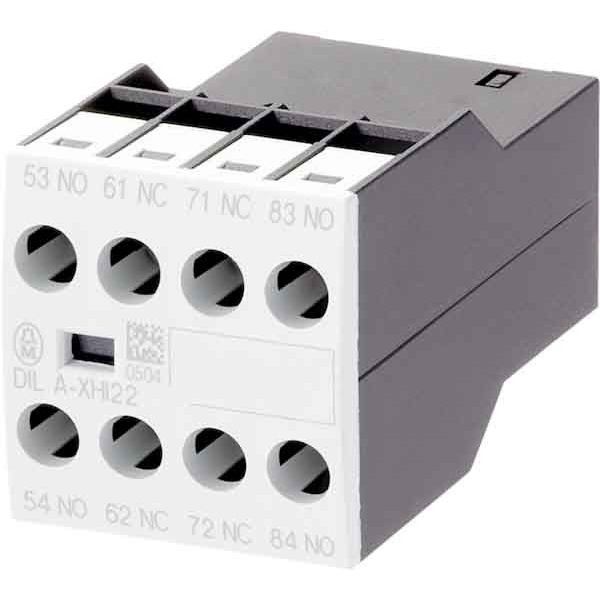

Hilfsschalterbaustein, Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung SF = Frühschließer: 1 SF, Kontaktbestückung Ö = Öffner: 1 Ö, Kontaktbestückung ÖS = Spätöffner: 1 ÖS, Montageart: Frontbefestigung, verwendbar für: DILA(C), DILM(C)7, DILM(C)9, DILM(C)12, DILM(C)15, DILM(C)17, DILM(C)25, DILM(C)32, DILM38, DILMP20, DILMP32, DILMP45, DILL, DILMF8, DILMF11, DILMF14, DILMF17, DILMF25, DILMF32, Ausführung: Aufbauhilfsschalter, Hinweise: Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner), Kennzahl/Ausführung der Kombinationen Kennzahl: 62, 53, 44Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
