Technische Daten
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Mit LED-Anzeige | nein |
| Schnittstelle | nein |
| Anzahl der Hilfskontakte als Schließer | 3 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
| Geeignet für Handbedienung | nein |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 V |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Bemessungsbetriebsstrom Ie, 400 V | 4 A |
| Spannungsart zur Betätigung | AC |
| Montageart | DIN-Schiene/Schraube |
| Anzahl der Hilfskontakte als Öffner | 1 |
Beschreibung

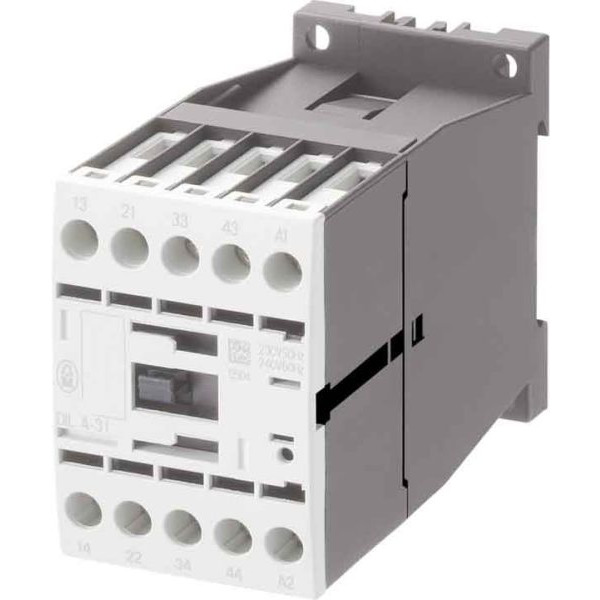

Hilfsschütz, Sortiment: Hilfsschütze DILA, Applikation: Hilfsschütz, Beschreibung: Grundgeräte mit zwangsgeführten Kontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Kontaktbestückung S = Schließer: 3 S, Kontaktbestückung Ö = Öffner: 1 Ö, Kennzahl/Ausführung der Kombinationen Kennzahl: 31E, kombinierbar mit Hilfsschalterbaustein: DILA-XHI(V), Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Schutzart: IP20, Hinweise: Schaltglieder nach EN 50011., Anschlussbezeichnung der Spule nach EN 50005., Normen und Bestimmungen: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSAInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
