Technische Daten
| Mit LED-Anzeige | nein |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 0 V |
| Montageart | DIN-Schiene/Schraube |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Spannungsart zur Betätigung | DC |
| Schnittstelle | nein |
| Geeignet für Handbedienung | nein |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Bemessungsbetriebsstrom Ie, 400 V | 4 A |
Beschreibung

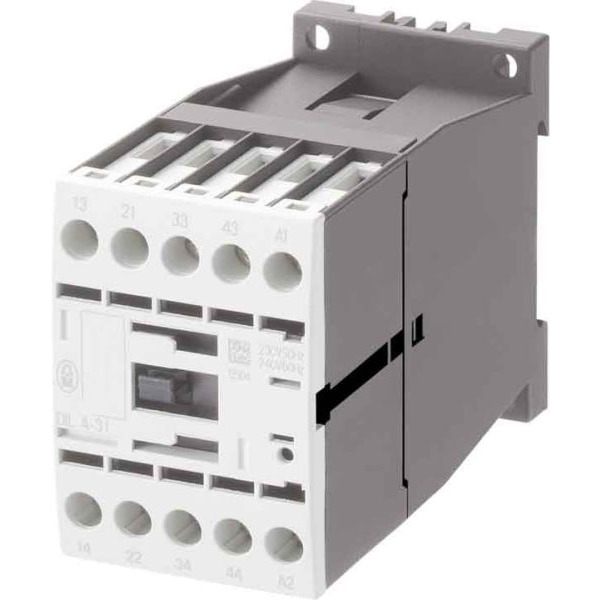

Hilfsschütz, Sortiment: Hilfsschütze DILA, Applikation: Hilfsschütz, Beschreibung: Grundgeräte mit zwangsgeführten Kontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Kennzahl/Ausführung der Kombinationen Kennzahl: 22E, kombinierbar mit Hilfsschalterbaustein: DILA-XHI(V), Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Schutzart: IP20, Hinweise: Schaltglieder nach EN 50011., Anschlussbezeichnung der Spule nach EN 50005., Integrierte Schutzbeschaltung., Normen und Bestimmungen: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSAInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
