Technische Daten
| Anzahl der Leiter (ohne Erde) | 4 |
| Netzform TN-S | ja |
| Integrierte Vorsicherung | nein |
| Netzform IT | nein |
| Baugröße | 4 TE |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Schutzpegel | 1,5 kV |
| Signalisierung am Gerät | optisch |
| Schutzart (IP) | IP20 |
| Kurzschlussfestigkeit (Isccr) | 25 kA |
| Netzform DC | nein |
| Höchste Dauerspannung AC | 275 V |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Schutzpegel N-PE | 1,5 kV |
| Netzform TN-C-S | nein |
| Nennspannung AC | 230 V |
| Netzform TN-C | nein |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Prüfklasse Typ 2 | ja |
| Netzform TN | nein |
| Mit Fernmeldekontakt | ja |
| Montageart | Hutschiene TH35 |
| Nennableitstoßstrom (8/20) | 20 kA |
| Netzform TT | nein |
Beschreibung

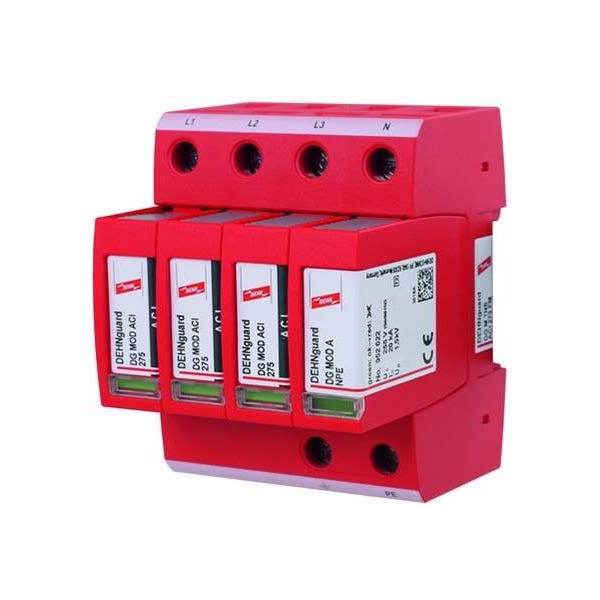

Mehrpoliger Überspannungsableiter DEHNguard M ACI, Typ 2 nach EN 61643-11 mit integrierte ACI-Schalter-/Funkenstrecken - Kombination, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B ¿ 1 und höher.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
