Technische Daten
| Netzform TN-S | nein |
| Nennspannung AC | 230 V |
| Montageart | Hutschiene TH35 |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform IT | nein |
| Nennableitstoßstrom (8/20) | 20 kA |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Netzform TN | nein |
| Signalisierung am Gerät | optisch |
| Kurzschlussfestigkeit (Isccr) | 25 kA |
| Netzform TN-C | ja |
| Netzform TN-C-S | nein |
| Höchste Dauerspannung AC | 275 V |
| Integrierte Vorsicherung | nein |
| Anzahl der Leiter (ohne Erde) | 3 |
| Schutzart (IP) | IP20 |
| Schutzpegel | 1,5 kV |
| Netzform DC | nein |
| Prüfklasse Typ 2 | ja |
| Mit Fernmeldekontakt | ja |
| Baugröße | 3 TE |
| Netzform TT | nein |
Beschreibung

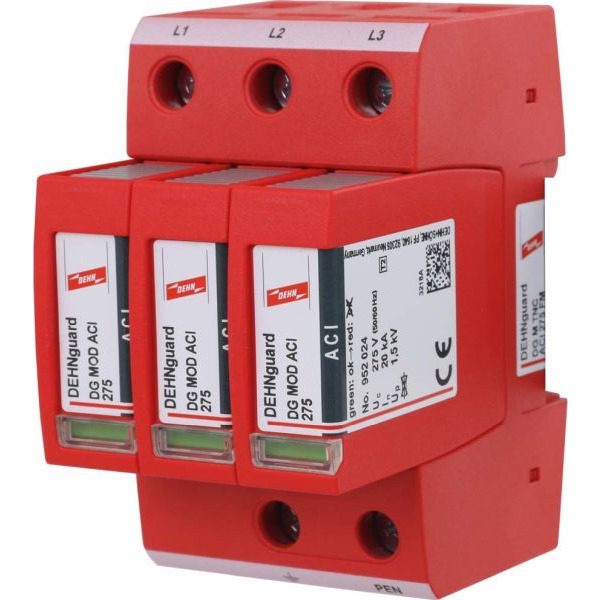

Mehrpoliger Überspannungsableiter DEHNguard M ACI, Typ 2 nach EN 61643-11 mit integrierte ACI-Schalter-/Funkenstrecken - Kombination, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B ¿ 1 und höher.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
