Technische Daten
| Nennspannung AC | 230 V |
| Spezifische Energie (W/R) | 2500 kJ/Ohm |
| Netzform TN-S | ja |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Signalisierung am Gerät | optisch |
| Schutzpegel L-N | 1,5 kV |
| Schutzart (IP) | IP20 |
| Polzahl | 4 |
| Blitzstoßstrom (10/350 µs) | 100 kA |
| Ausblasend | nein |
| Schutzpegel L-PE | 1,5 kV |
| Folgestromlöschfähigkeit | 50 kA |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
| Netzform DC | nein |
| Fernsignalisierung | ja |
| Schutzpegel | 1,5 kV |
| Schutzpegel N-PE | 1,5 kV |
| Montageart | Hutschiene TH35 |
| Höchste Dauerspannung AC | 264 V |
| Prüfklasse | Typ 1 und 2 |
| Baugröße | 8 TE |
| Netzform TN-C | nein |
| Netzform TT | nein |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
Beschreibung

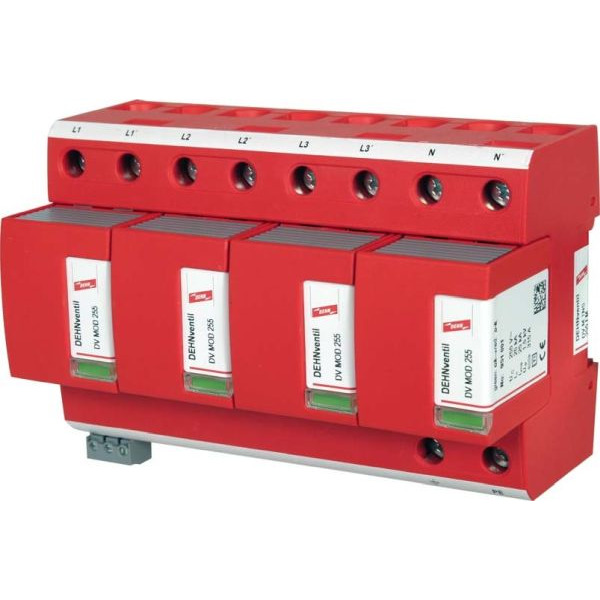

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 2.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
