Technische Daten
| Spezifische Energie (W/R) | 1400 kJ/Ohm |
| Schutzart (IP) | IP20 |
| Baugröße | 6 TE |
| Blitzstoßstrom (10/350 µs) | 75 kA |
| Montageart | Hutschiene TH35 |
| Höchste Dauerspannung AC | 264 V |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
| Netzform TN-C | ja |
| Polzahl | 3 |
| Netzform TN-C-S | ja |
| Netzform TN-S | nein |
| Folgestromlöschfähigkeit | 50 kA |
| Schutzpegel L-N | 1,5 kV |
| Prüfklasse | Typ 1 und 2 |
| Nennspannung AC | 230 V |
| Signalisierung am Gerät | optisch |
| Netzform DC | nein |
| Schutzpegel | 1,5 kV |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Fernsignalisierung | ja |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Ausblasend | nein |
| Netzform TT | nein |
Beschreibung

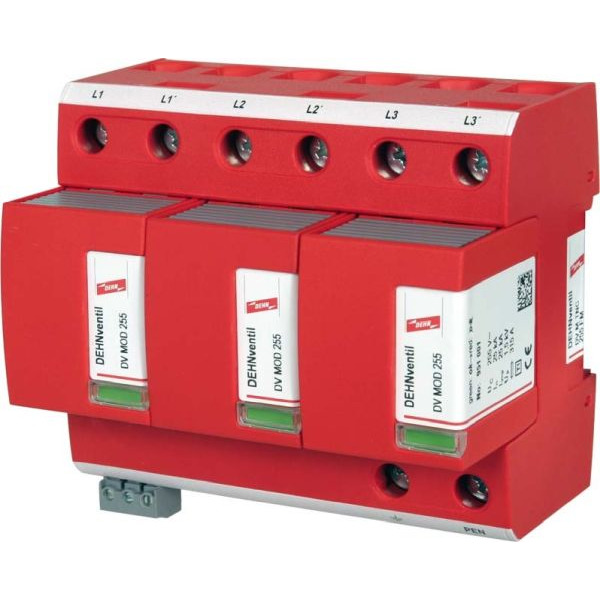

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 2.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
