Technische Daten
| Folgestromlöschfähigkeit | 50 kA |
| Signalisierung am Gerät | optisch |
| Baugröße | 6 TE |
| Netzform IT | nein |
| Schutzpegel | 1,5 kV |
| Höchste Dauerspannung AC | 264 V |
| Polzahl | 3 |
| Netzform TN | nein |
| Schutzpegel L-N | 1,5 kV |
| Schutzart (IP) | IP20 |
| Fernsignalisierung | nein |
| Nennspannung AC | 230 V |
| Netzform TN-S | nein |
| Netzform TT | nein |
| Montageart | Hutschiene TH35 |
| Netzform TN-C | ja |
| Prüfklasse | Typ 1 und 2 |
| Blitzstoßstrom (10/350 µs) | 75 kA |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
| Ausblasend | nein |
| Spezifische Energie (W/R) | 1400 kJ/Ohm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Netzform DC | nein |
Beschreibung

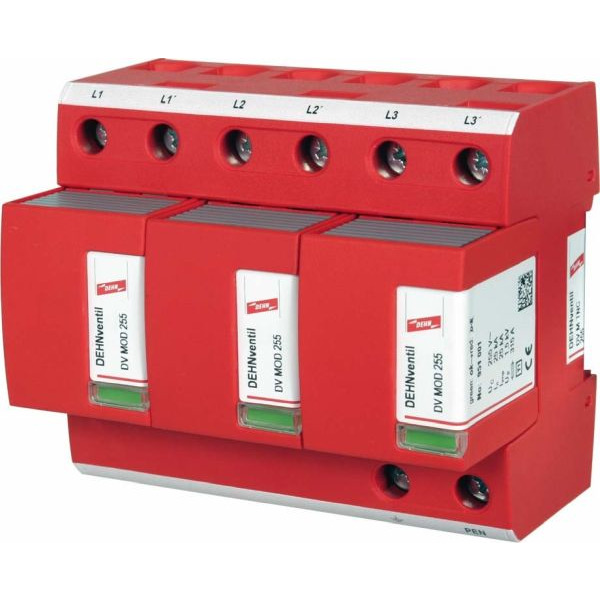

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 2.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
