Technische Daten
| Baugröße | 4 TE |
| Schutzpegel | 2 kV |
| Spezifische Energie (W/R) | 625 kJ/Ohm |
| Höchste Dauerspannung AC | 264 V |
| Netzform DC | nein |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
| Schutzart (IP) | IP20 |
| Signalisierung am Gerät | optisch |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Folgestromlöschfähigkeit | 50 kA |
| Ausblasend | nein |
| Polzahl | 2 |
| Netzform TN | ja |
| Montageart | Hutschiene TH35 |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Prüfklasse | Typ 1 und 2 |
| Schutzpegel L-N | 2 kV |
| Schutzpegel N-PE | 2 kV |
| Blitzstoßstrom (10/350 µs) | 50 kA |
| Schutzpegel L-PE | 2 kV |
| Nennspannung AC | 230 V |
| Fernsignalisierung | nein |
Beschreibung

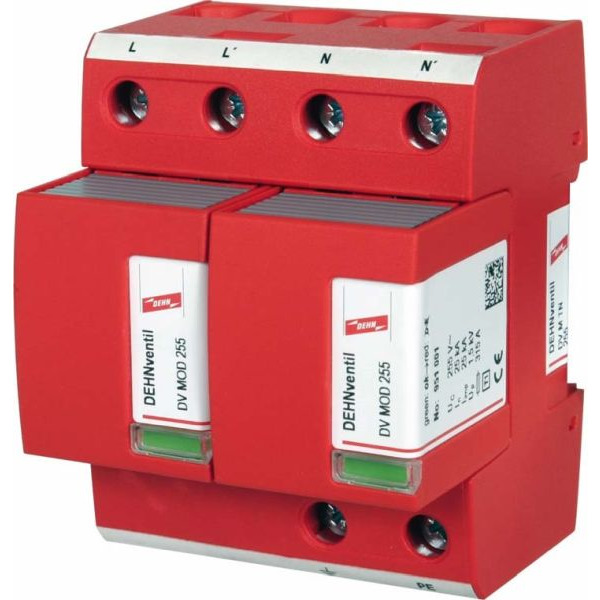

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 2.
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
