Technische Daten
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Baugröße | 4 TE |
| Fernsignalisierung | ja |
| Schutzpegel L-N | 1,5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Prüfklasse | Typ 1 und 2 |
| Schutzart (IP) | IP20 |
| Blitzstoßstrom (10/350 µs) | 50 kA |
| Polzahl | 4 |
| Höchste Dauerspannung AC | 255 V |
| Netzform DC | nein |
| Netzform TN | ja |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Schutzpegel | 1,5 kV |
| Signalisierung am Gerät | optisch |
| Spezifische Energie (W/R) | 625 kJ/Ohm |
| Netzform TN-S | ja |
| Folgestromlöschfähigkeit | 25 kA |
| Schutzpegel L-PE | 1,5 kV |
| Netzform TN-C | nein |
| Netzform TT | nein |
| Schutzpegel N-PE | 1,5 kV |
| Netzform TN-C-S | nein |
| Nennspannung AC | 230 V |
| Netzform sonstige | nein |
| Netzform IT | nein |
| Montageart | Hutschiene TH35 |
Beschreibung

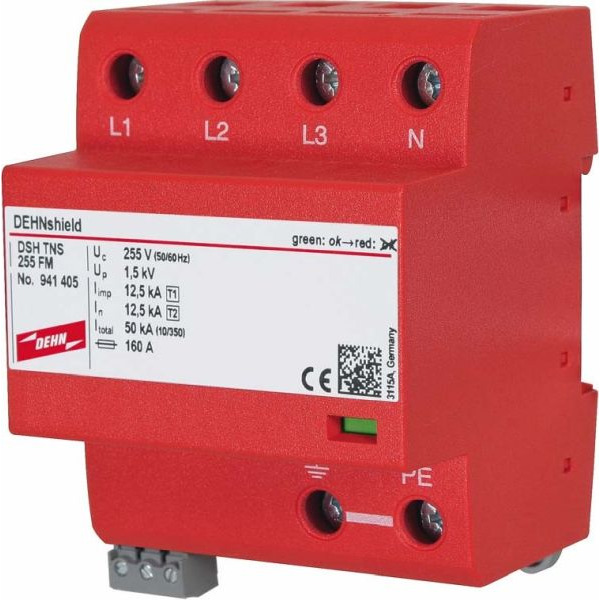

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 2.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
