Technische Daten
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform TN | nein |
| Netzform sonstige | nein |
| Netzform DC | nein |
| Prüfklasse | Typ 1 und 2 |
| Blitzstoßstrom (10/350 µs) | 50 kA |
| Höchste Dauerspannung AC | 255 V |
| Schutzart (IP) | IP20 |
| Folgestromlöschfähigkeit | 25 kA |
| Nennspannung AC | 230 V |
| Polzahl | 4 |
| Netzform TT | nein |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Montageart | Hutschiene TH35 |
| Netzform TN-C | nein |
| Fernsignalisierung | nein |
| Netzform TN-S | ja |
| Spezifische Energie (W/R) | 625 kJ/Ohm |
| Schutzpegel | 1,5 kV |
| Netzform IT | nein |
| Schutzpegel L-PE | 1,5 kV |
| Signalisierung am Gerät | optisch |
| Schutzpegel N-PE | 1,5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Baugröße | 4 TE |
Beschreibung

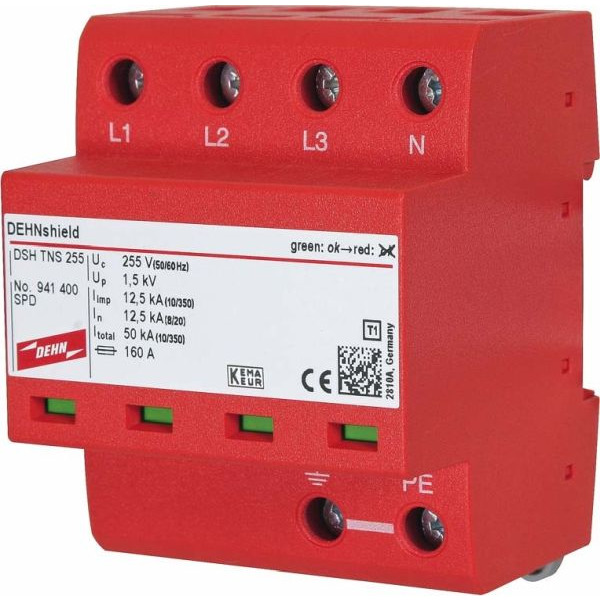

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 2.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
