Technische Daten
| Ummantelungswerkstoff | Polyvinylchlorid (PVC) |
| Einsatz im Ex-Bereich | ja |
| Werkstoff der Isolation | Polyethylen (PE) |
| Max. Zugbelastung | 950 N |
| Außendurchmesser isolierte Leitung | 23 mm |
| Farbe | grau |
| Oberfläche | unbehandelt |
| Max. äquivalenter Trennungsabstand s (feste Baustoffe) | 2 m |
| Leiter-Durchmesser | 5 mm |
| Max. äquivalenter Trennungsabstand s (in Luft) | 1 m |
| Hochspannungsfeste isolierte Ausführung | ja |
| Leiter-Klasse | Kl.1 eindrähtig |
| Leiter-Material | Kupfer |
| Leiterquerschnitt | 19 mm² |
| Anzahl der Einzeldrähte | 1 |
Beschreibung

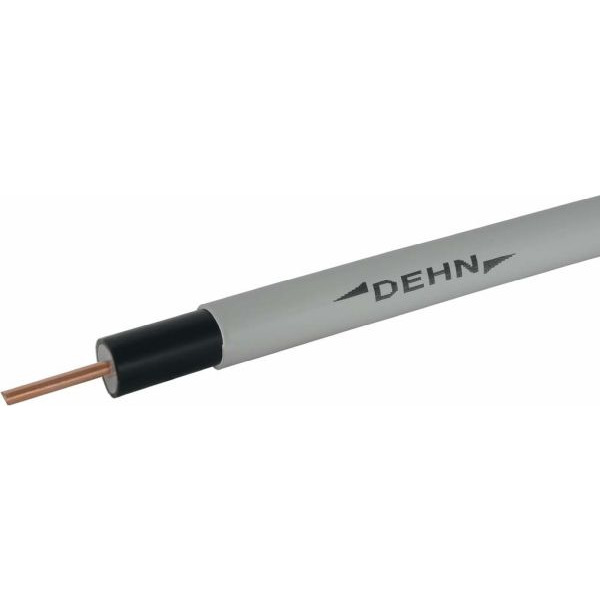

HVI long Leitung abgelängt (Hochspannungsfeste isolierte Ableitung), zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung für die Konfektionierung vor Ort (abgelängt nach Bestellung 6 m - 70 m - grau). Äquivalenter Trennungsabstand s = 75 cm (in Luft), s = 150 cm (fester Baustoff).
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
