Technische Daten
Kategorie | 7 |
Schirm über Verseilung | Geflecht |
Leiter-Oberfläche | blank |
AWG-Querschnitt | 23 |
Raucharm nach EN 61034-2 | ja |
Verseilelement | Paare |
NVP-Wert | 79 % |
Spezifizierung Aderisolation | Polyethylen (PE) |
Leiter-Klasse | Kl.1 eindrähtig |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -20..60 °C |
Außendurchmesser ca. | 16 mm |
Rauchentwicklungsklasse nach EN 13501-6 | s1 |
Säureentwicklungsklasse nach EN 13501-6 | a1 |
Mantelmaterial | sonstige |
Brandverhaltensklasse nach EN 13501-6 | Dca |
Schirm über Verseilelement | Folie |
Ader-Kennzeichnung | Farbe |
Abtropfverhaltensklasse nach EN 13501-6 | d1 |
Mantel-Farbe | blau |
Zul. Kabelaußentemperatur bei Montage/Handling | 0..50 °C |
Ader-Zahl | 16 |
Beschreibung

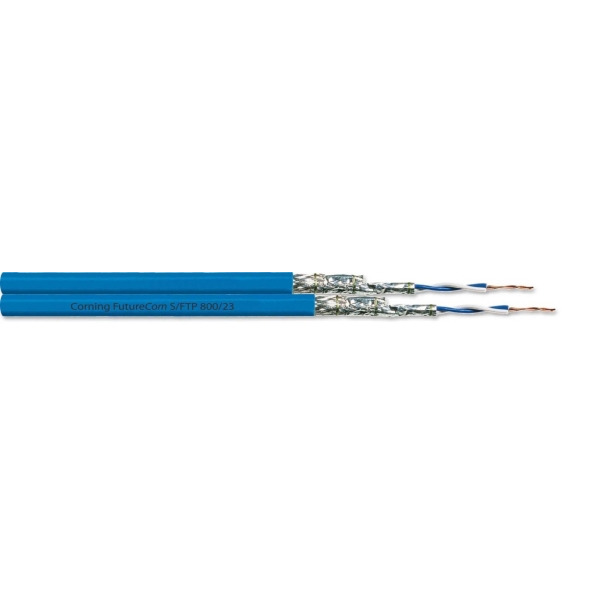

J-0HSCH 4 x 2 x AWG23 PiMF LSOH-3 -100 Ohm. J-0HSCH 2x (4 x 2 x AWG23) PiMF LSOH-3 -100 Ohm. Individuell foliengeschirmte Aderpaare, welche mit einem Gesamtschirm aus Kupfergeflecht umgeben sind. Dieses Installationskabel übertrifft die Anforderungen zum Aufbau von Verkabelungsstrecken der Klasse F, ist spezifiziert bis 800 MHz und entspricht somit den gehobenen Anforderungen an Übertragungssicherheit und EMV Eigenschaften. Normen: ISO/IEC 11801 (2002), EN 50173-1, prEN 50288-4-1, Raucharm nach IEC 61034, Flammwidrig nach IEC 60332-3, nicht korrosiv nach IEC 60754-2, EN 55022, EN 55024 etc.. Anwendung: Installationskabel zwischen Verteilerpanel und Geräteanschlussdose als Etagenverkabelung (Tertiärverkabelung) und/oder etagenübergreifende Verkabelung (Sekundärverkabelung).Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
