Technische Daten
| Höhe | 60 mm |
| Länge | 105 mm |
| Breite | 85 mm |
Beschreibung

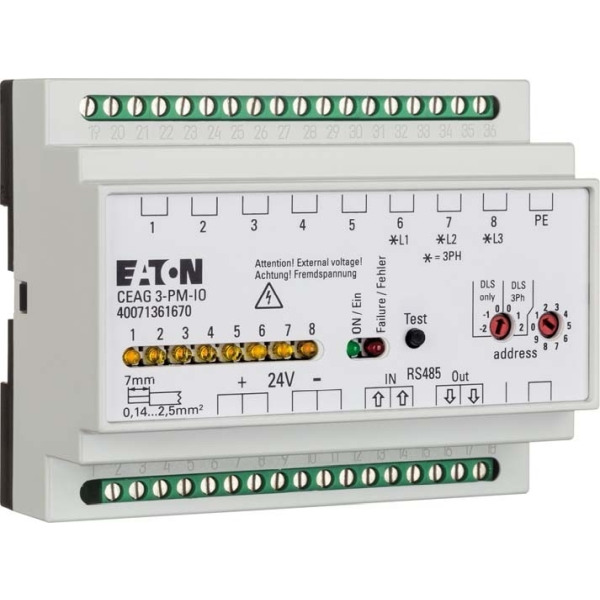

Das DLS-/3PH-Bus-Modul kann als Phasenwächter und zur Lichtschalterabfrage für die gemeinsame Schaltung von Sicherheits- und Allgemeinbeleuchtung eingesetzt werden. Schaltleitungen zu den Sicherheitsleuchten sind nicht erforderlich. Das Gehäuse eignet sich zur DIN-Schienen-Montage. Das Gerät besitzt eine Service-Taste, einen RS 485 Bus-Anschluss (integrierter Bus-Abschlusswiderstand 120 Ohm) mit 24 V- Modulversorgung und wird über Codierschalter adressiert. Farbige LEDs zeigen Störung, Schaltzustand EIN und Betrieb. Freiprogrammierbare Zuordnung von unabhängigen DLS-Eingängen je Notlichtstromkreis oder Leuchte sowie individueller Name je Bus-Modul im Steuerteil. Beim Einsatz als 3 Phasenwächter detaillierte Phasenausfallanzeige mit Ortsangabe der ausgefallenen Unterverteilung Allgemeinbeleuchtung durch Klartextanzeige im Steuerteil. Anzahl Lichtschaltereingänge: 8 Stück mit LED-Anzeige oder 5 Stück mit 3-Phasenwächter (Wahlschalter)
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
