Technische Daten
| Bohrlochabstand horizontal | 70 mm |
| Flanschmaß horizontal | 85 mm |
| Polzahl | 5 |
| RAL-Nummer | 3000 |
| Uhrzeit-Stellung | 6 h |
| IEC-Stromstärke | 16 A |
| Steckrichtung | abgewinkelt |
| Militärausführung | nein |
| Anschlusstechnik | schraublose Klemme |
| Schutzart (IP) | IP44 |
| Kabeleinführung | sonstige |
| Kennfarbe | rot |
| Werkstoff | Kunststoff |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| Bohrlochabstand vertikal | 70 mm |
| Flanschmaß vertikal | 85 mm |
Beschreibung

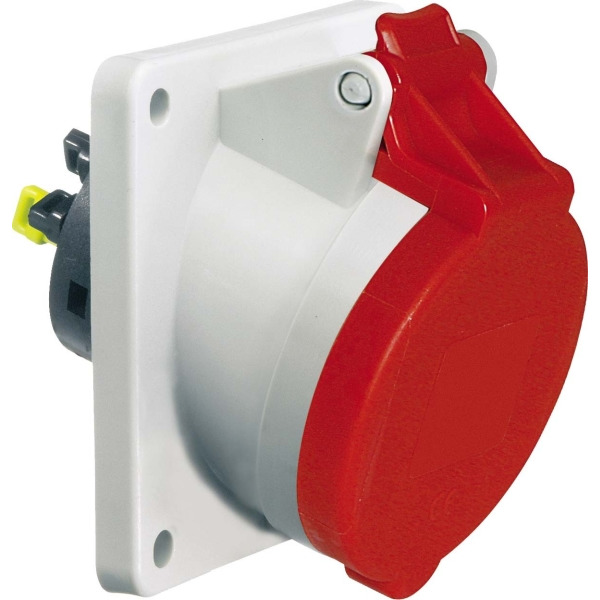

Anbausteckdose Quick-Connect geneigt 16A 5p (3P+N+PE) 400V (200/346 bis 240/415V) 6h IP44, Frequenz: 50 und 60Hz, Technische Kennfarbe: rot RAL 3000, Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank, Maximaler Leiterquerschnitt: 4,0 qmm, Gehäusematerial: Polyamid, Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt, Kabeleinführung: sonstige, Gerätefarbe: Klappdeckel rot RAL 3000, Gehäuse grau RAL 7035, Gerätehöhe: 89 mm, Gerätebreite: 85 mm, Gerätetiefe: 103 mm, Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm, Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm, Sonstige technische Eigenschaften: Die Neigung beträgt 20°Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
