Technische Daten
| Schaltfunktion | Sprungschaltglied |
| Geeignet für Sicherheitsfunktionen | nein |
| Höhe des Sensors | 22 mm |
| Mit Statusanzeige | ja |
| Beschichtung Gehäuse | anodisiert/eloxiert |
| Ausführung des elektrischen Anschlusses | Steckverbindung sonstige |
| Explosionsschutz-Kategorie für Staub | ohne |
| Explosionsschutz-Kategorie für Gas | ohne |
| Gehäusebauform | sonstige |
| Anzahl der Kontakte als Wechsler | 1 |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation | ohne |
| Werkstoff des Gehäuses | Metall |
| Ausrichtung des Betätigungselements | sonstige |
| Schutzart (IP) | IP67 |
| Länge des Sensors | 47 mm |
| Ausführung der Schnittstelle | ohne |
| Ausgang elektronisch | nein |
| Breite des Sensors | 42 mm |
| Zwangsöffnung | nein |
| Ausführung des Betätigungselements | Rollenstößel |
| Umgebungstemperatur während des Betriebs | -5..85 °C |
Beschreibung

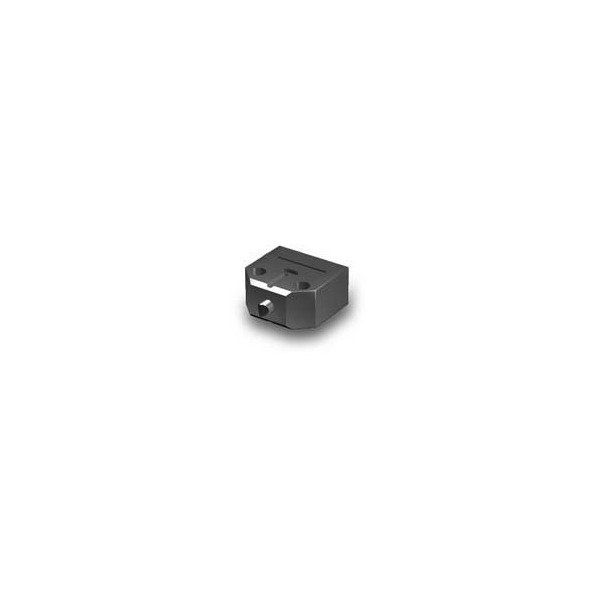

Mechanische Positionsschalter sind die Klassiker der Automation. Der Schaltvorgang wird von einem teleskopierenden Stößel ausgeführt. Mit Hilfe dieses Stößels wird ein mechanisches Schaltelement in einer separaten, dichten Kammer geschaltet.Die für den Einsatzfall optimale Wahl der Stößelform in Kombination mit unseren Nocken garantiert eine lange Lebensdauer. Abmessung=42 x 22 x 47 mm, Gehäusematerial=Aluminium, Anzahl der Schaltstellen=1x Rolle, Ausführung=Sprungkontakt, Wirkprinzip=1. Schaltstelle: mechanisch, Dauerstrom=1. Schaltstelle: 5 A, Bemessungsbetriebsspannung Ue=1. Schaltstelle: 250 V AC, Einbau=beliebig, Anfahrrichtung=längs oder quer zur Anschraubfläche, Anfahrgeschwindigkeit=1. Schaltstelle: 60 m/min, Anschlussart=1. Schaltstelle: Schraubanschluss, Umgebungstemperatur=-5...85 °C, Schutzart=IP67, Zulassung/Konformität=CE
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
