Technische Daten
| Ausführung des elektrischen Anschlusses | Kabel mit Steckverbinder |
| Explosionsschutz-Kategorie für Staub | ohne |
| Min. Ausgangsstrom | 100 mA |
| Schutzart (IP) | IP67 |
| Werkstoff des Gehäuses | Kunststoff |
| Explosionsschutz-Kategorie für Gas | ohne |
| Gehäusebauform | Quader |
| Geeignet für Sicherheitsfunktionen | nein |
| Länge des Sensors | 4,5 mm |
| Ausführung des Schaltausgangs | PNP |
| Umgebungstemperatur | -25..85 °C |
| SIL nach IEC 61508 | ohne |
| Quer-/Kurzschlusserkennung möglich | ja |
| Art der Betätigung | Magnet |
| Breite des Sensors | 25,5 mm |
| Spannungsart | DC |
| Mechanische Einbaubedingung für Sensor | sonstige |
| Höhe des Sensors | 3 mm |
| Mit Überwachungsfunktion nachgeschalteter Geräte | nein |
Beschreibung

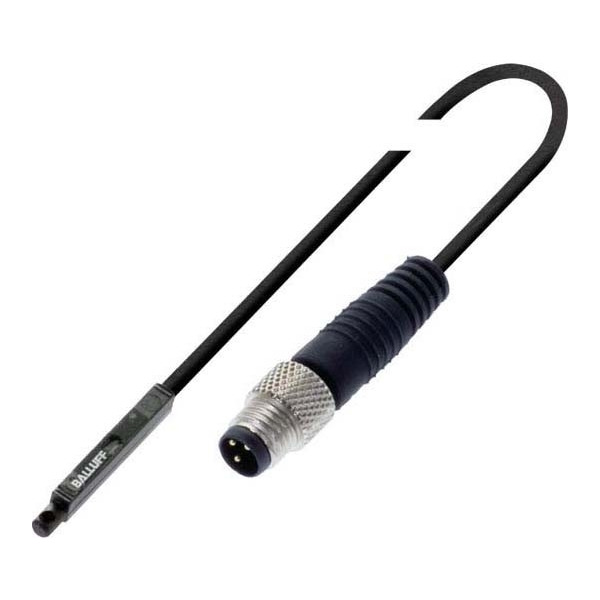

Abmessung=25.5 x 3 x 4.5 mm, Anschluss=M8x1-Stecker, 3-polig, Kabel=PUR, 0.3 m, Anwendung=miniaturisierte Aktoren, Befestigung=Haltewinkel BMF 303-HW*, Gehäusematerial=LCP, Schaltausgang=PNP Schließer (NO), Schaltfrequenz=30000 Hz, Betriebsspannung Ub=10...30 VDC, Umgebungstemperatur=-25...85 °C, Schutzart=IP67, Zulassung/Konformität CE WEEE
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
