Technische Daten
| Mechanische Einbaubedingung für Sensor | bündig |
| Höhe des Sensors | 56 mm |
| Ausführung des elektrischen Anschlusses | Steckanschluss |
| Durchmesser des Sensors | 12 mm |
| Schaltabstand | 1,5 mm |
| Breite des Sensors | 12 mm |
| Länge des Sensors | 56 mm |
| Gehäusebauform | Zylinder, Gewinde |
| Schaltfrequenz | 2000 Hz |
| Ausführung des Schaltausgangs | PNP |
| Max. Ausgangsstrom am sicheren Ausgang | 200 mA |
| Werkstoff des Gehäuses | Metall |
| Art der Betätigung | metallisches Target |
| SIL nach IEC 61508 | ohne |
| Spannungsart | DC |
| Bemessungssteuerspeisespannung Us bei DC | 10..30 V |
| Ausführung der Schaltfunktion | Schließer |
| Geeignet für Sicherheitsfunktionen | nein |
Beschreibung

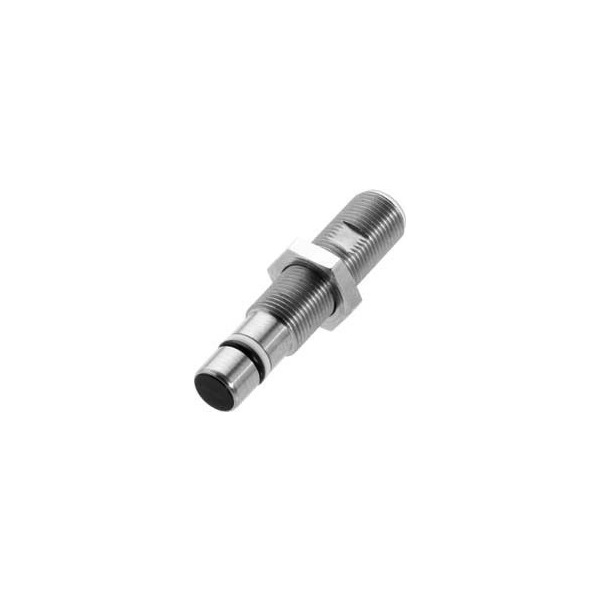

Unsere hochdruckfesten induktiven Sensoren halten einem Druck von bis zu 500 bar stand. Sie sind daher perfekt für die Positionsüberwachung Ihrer Hydraulik geeignet, wie z. B. für die Endlagenkontrolle an hydraulischen Zylindern oder die Überwachung von Ventilpositionen. Abmessung=Ø 12 x 56 mm, Bauform=M12x1, Einbau=bündig, Einbaulänge ab Anlagefläche=17.9 mm, Reichweite=1.5 mm, Schaltausgang=PNP Schließer (NO), Schaltfrequenz=2000 Hz, Gehäusematerial=Edelstahl, Aktive Fläche, Material=EP, Anschluss=Steckverbinder, M12x1-Stecker, 4-polig, Betriebsspannung Ub=10...30 VDC, Umgebungstemperatur=-25...80 °C, Druckfestigkeit max.=500 bar, Schutzart=IP68, Zulassung/Konformität=CE cULus EAC WEEE
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
