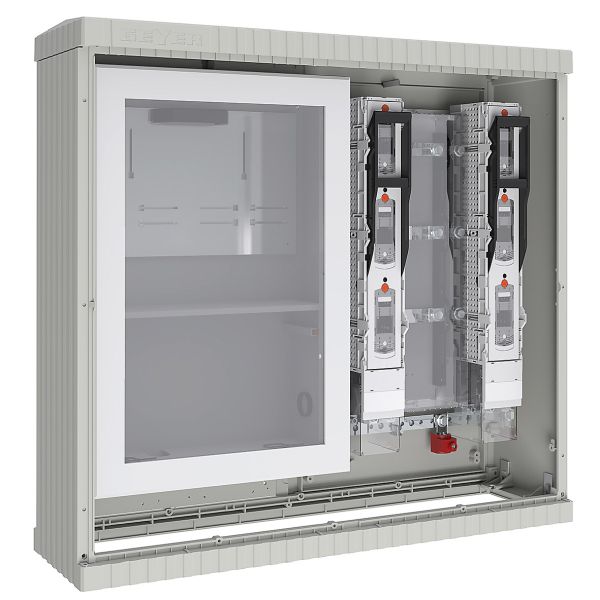

ABN SW102X1023 SIF-Wandlerschrank 250A LEW u,TAB gl Zugang/Abgang mit NH2 ohne Sockel

Beschreibung

bestehendAus: Gehäuse,H xB xT (mm): 1005 x1110 x315: Glasfaser verstärktes Polyester FS 833,5 nach DIN 16913,IP44,ähnlich RAL 7035,Kunststoffmontageplatte 6mm,Tür mit Doppelschließung und einem Profilhalbzylinder mit 2 Schlüsseln,Ohne Sockel,Leistungsteil,H xB (mm): 900 x500: Wandlerraum,netz- undAnlagenseitigerAnschlussraum (NAR/AAR): Unterkonstruktion Montageplatte (PVC 6mm),Primärkupferschienen Cu 30 x10mm verzinnt und vernickelt,PEN-Schiene mit V-Anschlussklemmen 185mm² und Berührschutzabdeckung,Wandlerraum mit Klarsicht-Wandlerabdeckung,plombierbar,rundum geschlossen,inkl,Wandlerlasche (170 x30 x10mm) gemäß FormA nach DIN VDE 0603-2-2,Bohrungsabstand 130mm und Sekundärverdrahtung zum Zählerwechselschrank,inkl,Leerplatz für Überspannungsschutz,Netzseitige Trennstelle (links): NH2-Sicherungslastschaltleiste,3-polig schaltbar,Anlagenseitige Trennstelle (imAAR): NH2-Sicherungslastschaltleiste,3-polig schaltbar,Messteil,H xB xT (mm): 800 x550 x225: Zählerwechselschrank,IP54,mit Klarsichtscheibe in der Tür,mit Zählerwechselplatte gemäß TAB LEW,Wandlerzusatzraum,H xB (mm): 300 x500,mit plombierbarer Klarsichthaube,ohne Prüfklemme (wird vom VNB gestellt und bauseitig montiert),Wandler-Zählerplatz,H xB (mm): 450 x250,3-Punkt mit Sekundärverdrahtung,TRE-Platz,H xB (mm): 450 x250,3-Punkt mit Steuerverdrahtung gemäß TAB
