Technische Daten
| Schutzart (IP) | IP44 |
| Höhe | 319 mm |
| FI-Schutzschalter | FI mit IFN 0,03 A (Standard) |
| CEE-Steckdose - 125A | ohne |
| Einspeisung/Anschlussmöglichkeit | sonstige |
| Absicherung | LS-Schalter |
| Anzahl der Leitungsschutzschalter | 4 |
| Werkstoff des Gehäuses | Kunststoff |
| Farbe | grau |
| Breite | 260 mm |
| Anzahl der SCHUKO-Steckdosen | 4 |
| Handhabung | Wandmontage |
| CEE-Steckdose - 16 A | 1x16A5p400V |
| Tiefe | 146 mm |
| CEE-Steckdose - 32 A | 1x32A5p400V |
| Militärausführung | nein |
| CEE-Steckdose - 63 A | ohne |
Beschreibung

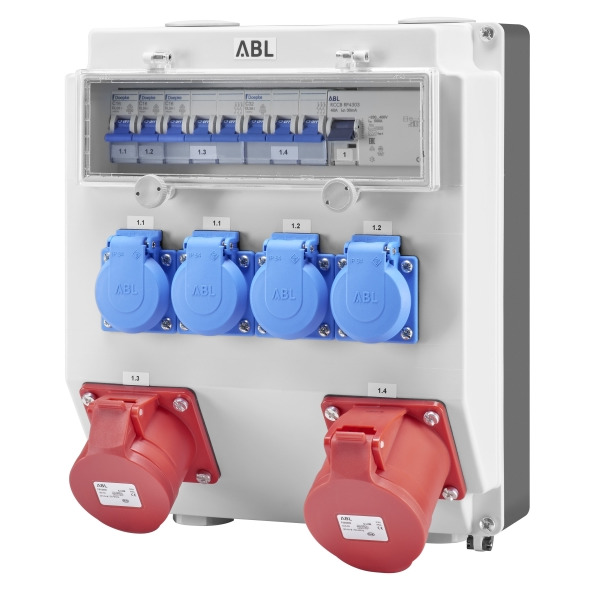

Die Steckdosenkombination für Wandmontage ist anschlussfertig verdrahtet. Jede Kombination, einschließlich der Einbaugeräte, ist stückgeprüft nach EN 61439-3. Die gesamte Kombination ist spritzwassergeschützt nach IP 44. Das Gehäuse wird aus dem Kunststoff PBT/PC-Blend gefertigt. Dieser hochwertige Kunststoff besitzt beste Eigenschaften, auch für den Einsatz bei höchst komplexen Beanspruchungen. Aufgrund des anthraziten Unterteils wirkt das Gehäuse schlank und elegant. Ohne Einbauten hat die Kombination die Abmessung von (HxBxT) 319 x 260 x 146 mm. Unterhalb eines Klarsichtfensters befindet sich eine Tragschiene für 12 TE. Das Klappfenster ist selbstschließend und abschließbar. Die Bestückung setzt sich wie folgt zusammen: 1 x CEE-Steckdose 5/32A, 1 x CEE-Steckdose 5/16A, 4 x Schutzkontakt-Steckdosen, 1 x LS-Schalter 32A 3-pol. C, 1 x LS-Schalter 16A 3-pol. C, 2 x LS-Schalter 16A 1-pol. C, 1x FI-Schutzschalter 40A, 4-polig, IFN=0,03A (über alle Steckdosen). Das Gehäuse hat je zwei Leitungseinführungen M40 oben und unten, die mit Blindstopfen verschlossen sind. Zum Anschluss der Zuleitung steht ein Klemmstein zur Verfügung. Der Klemmstein ist für zwei Zuleitungen bis 5 x 25 mm² (starr) geeignet.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
