Technische Daten
| Bemessungsstrom In (A) | 20 |
| Anzahl der Etagen | 3 |
| Farbe | grau |
| Anschließbarer Leiterquerschnitt eindrähtig (mm²) | 0,08 - 2,5 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (mm²) | 0,08 - 2,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Etagen intern gebrückt | nein |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Breite/Rastermaß (mm) | 5 |
| Montageart | HutschieneTH35 |
| Betriebstemperatur (°C) | 105 |
| Explosionsgeprüfte Ausführung Ex e | nein |
| Anzahl der Klemmstellen je Etage | 2 |
| Höhe bei niedrigstbauender Montageart (mm) | 76,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig (mm²) | 0,08 - 2,5 |
| Bemessungsspannung (V) | 500 |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Länge (mm) | 103 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (mm²) | 0,25 - 1,5 |
| Anschlussposition | oben |
Beschreibung

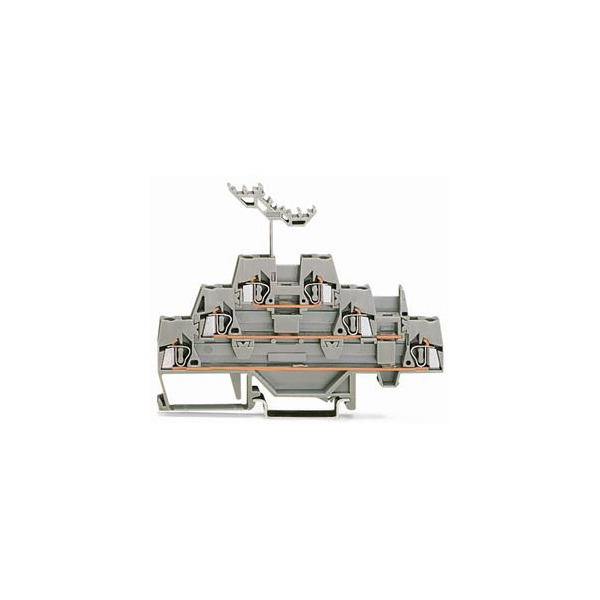

Dreistockklemme; Durchgangs-/Durchgangs-/Durchgangsklemme; für Tragschiene 35 x 15 und 35 x 7,5; 2,5 mm²; CAGE CLAMP®; 2,50 mm²; grau/grau/grauDatenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
