Technische Daten
| Betriebstemperatur (°C) | 105 |
| Bemessungsstrom In (A) | 24 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Länge (mm) | 70 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Montageart | HutschieneTH35 |
| Abschlussplatte erforderlich | ja |
| Breite/Rastermaß (mm) | 5,2 |
| Anschlussposition | oben |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (mm²) | 0,25 - 4 |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (mm²) | 0,75 - 2,5 |
| Etagen intern gebrückt | nein |
| Explosionsgeprüfte Ausführung Ex e | nein |
| Bemessungsspannung (V) | 500 |
| Farbe | grau |
| Anschließbarer Leiterquerschnitt eindrähtig (mm²) | 0,75 - 4 |
| Anzahl der Klemmstellen je Etage | 2 |
| Höhe bei niedrigstbauender Montageart (mm) | 52 |
| Anzahl der Etagen | 2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig (mm²) | 0,25 - 2,5 |
Beschreibung

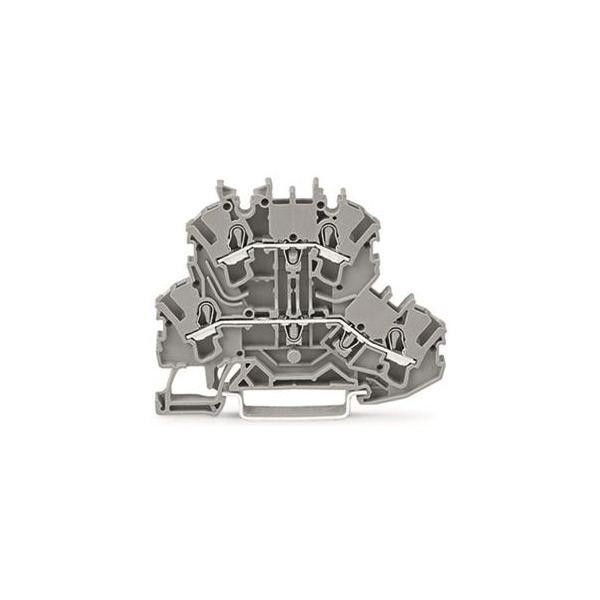

Doppelstockklemme; Durchgangs-/Durchgangsklemme; L/L; ohne Beschriftungsträger; für Anwendungen Ex e II geeignet; für Tragschiene 35 x 15 und 35 x 7,5; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; grauDatenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
