Technische Daten
| Steuerspannungsart 2 | AC/DC |
| Einbautiefe (mm) | 23,5 |
| Max. Leuchtstofflampenlast (W) | 1000 |
| Montageart | Unterputz |
| Frequenz der Steuerspannung (Hz) | 0 - 60 |
| Funktion | elektronisch mit Multifunktion |
| Max. Leuchtstofflampenlast (W) (Duo-Schaltung) | 1000 |
| Nachschaltung | nachschaltbar + Dauerlicht + ZeitverLänge (mm)rung |
| Max. Schaltstrom (A) (cos phi = 0,6) | 5 |
| Rückfallverzögerung | 0,5 - 20 |
| Ausschaltvorwarnung | flackern |
| Stromstoßfunktion wählbar | ja |
| Max. Glühlampenlast (W) | 1500 |
| Spannungsart der Versorgungsspannung (V) | AC |
| Frequenz der Steuerspannung (Hz) | 50 - 60 |
| Max. Leuchtstofflampenlast (W) (parallel kompensiert) | 400 |
| Anzahl der Kontakte als Schließer | 1 |
| Versorgungsspannung (V) | 220 - 240 |
| Taster Glimmlampenstrom | 30 |
| Steuerspannungsart 1 | AC |
| Bemessungsschaltstrom (A) | 8 |
| Schaltungsart | 3- und 4-Leiter-Schaltung |
| Steuerspannung (V) | 8 - 240 |
| Steuerspannung (V) | 230 |
Beschreibung

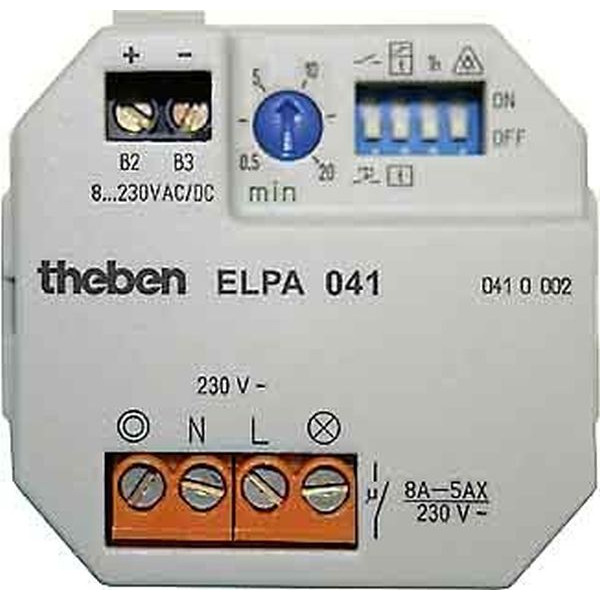

Unterputz-Treppenlicht-Zeitschalter, nachschaltbar, 12 Funktionen per DIP-Schalter wählbar: Taster-oder Schalter-Anschluss, nachschaltbar oder vorzeitig ausschaltbar, zu-und abschaltbare Ausschalt-Vorwarnung (DIN 18015-2), zu-und abschaltbarer Langzeitbereich, 3-und 4-Leiter-Anschluss, Nulldurchgangsschaltung, mit elektronischem Überlastschutz, zusätzlicher Tastereingang galvanisch getrennt für Sprechanlagen AC/DC 8...230 V
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
