Technische Daten
| Nennspannung U | 500 V |
| Mit Schutzleiter | ja |
| Gewicht | 92,4 kg/km |
| Kältebeständig nach EN 60811-504+505+506 | nein |
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 96 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling | -5..70 °C |
| Schirm über Verseilung | ohne |
| Raucharm nach IEC 61034-2 | nein |
| Außendurchmesser ca. | 7,65 mm |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Ader-Zahl | 4 |
| Schirm über Verseilelement | ohne |
| Mantel-Farbe | grau |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40..70 °C |
| Leiternennquerschnitt | 1 mm² |
| Verseilelement | nein |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 31 mm |
| Ader-Kennzeichnung | Ziffern |

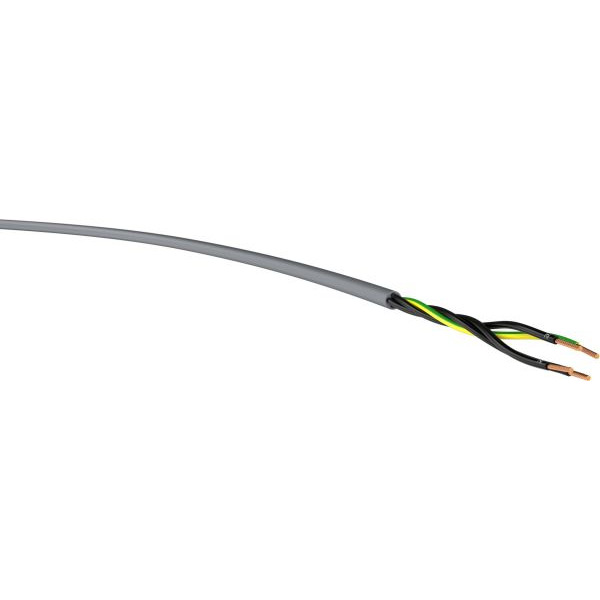

Beschreibung
Nach VDE 0281. Als Steuer- und Verbindungsleitung im Maschinen- und Werkzeugmaschinenbau, an Fließ- und Montagebändern. Die Leitung ist nach VDE 0207 und VDE 0473 auf absolute Ölbeständigkeit geprüft. Auch gegen verschiedene chemische Verbindungen geschützt. Max. Betriebstemperatur 70 °C.
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
