Technische Daten
| Ader-Kennzeichnung | Ziffern |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Kältebeständig nach EN 60811-504+505+506 | nein |
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Nennspannung U | 500 V |
| Raucharm nach IEC 61034-2 | nein |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 158 mm |
| Schirm über Verseilelement | ohne |
| Leiternennquerschnitt | 1 mm² |
| Mantel-Farbe | grau |
| Außendurchmesser ca. | 12,6 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 51 mm |
| Schirm über Verseilung | ohne |
| Gewicht | 250,6 kg/km |
| Mit Schutzleiter | ja |
| Verseilelement | nein |
| Ader-Zahl | 12 |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40..70 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling | -5..70 °C |

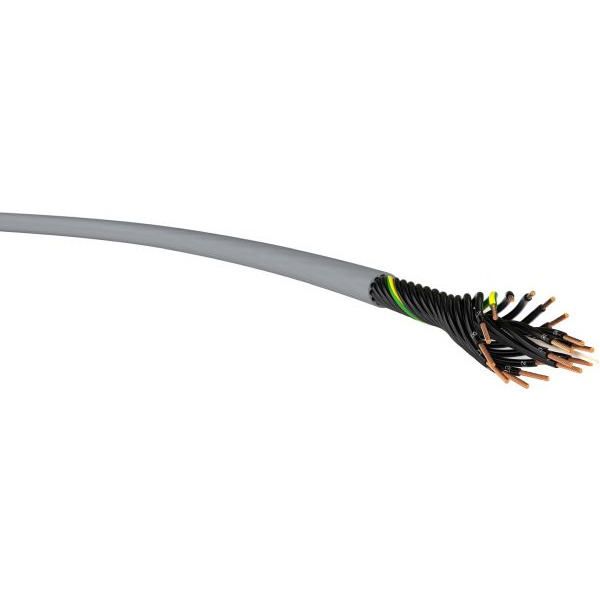

Beschreibung
Nach VDE 0281. Als Steuer- und Verbindungsleitung im Maschinen- und Werkzeugmaschinenbau, an Fließ- und Montagebändern. Die Leitung ist nach VDE 0207 und VDE 0473 auf absolute Ölbeständigkeit geprüft. Auch gegen verschiedene chemische Verbindungen geschützt. Max. Betriebstemperatur 70 °C.
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
