Technische Daten
| Nennspannung U | 500 V |
| Ader-Kennzeichnung | Ziffern |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 45 mm |
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Zul. Kabelaußentemperatur bei Montage/Handling | -5..70 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -30..70 °C |
| Raucharm nach IEC 61034-2 | nein |
| Mit Schutzleiter | nein |
| Verseilelement | nein |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Ader-Zahl | 4 |
| Schirm über Verseilung | ohne |
| Außendurchmesser ca. | 7,4 mm |
| Gewicht | 106 kg/km |
| Schirm über Verseilelement | ohne |
| Mantel-Farbe | grau |
| Leiternennquerschnitt | 1 mm² |
| Kältebeständig nach EN 60811-504+505+506 | nein |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 111 mm |

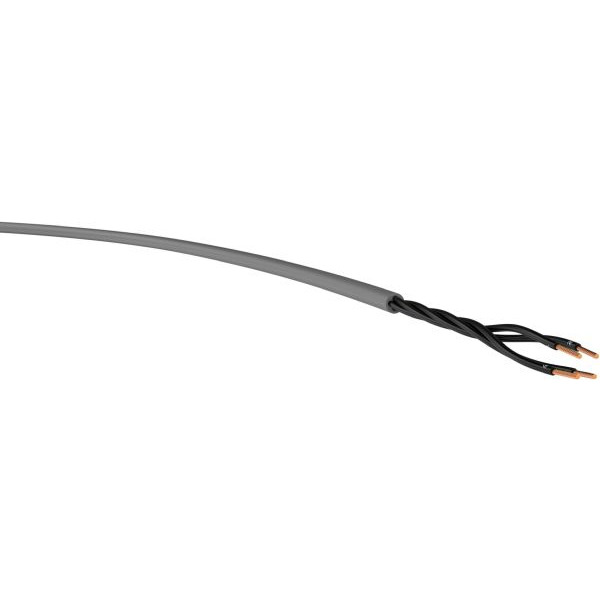

Beschreibung
In Anlehnung an VDE 0250. Als Mess-, Kontroll- und Steuerleitung für Werkzeugmaschinen, Fließ- und Montagebänder, Förderanlagen und Fertigungsstraßen bei mittlerer mechanischer Beanspruchung, für feste Verlegung sowie gelegentliche nicht wiederkehrende Bewegungen, in trockenen, feuchten und nassen Räumen.
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
