Technische Daten
| Mit Schutzleiter | nein |
| Zul. max. Leitertemperatur | 70 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling | -5..70 °C |
| Leiter-Material | Kupfer |
| Bleimantel | nein |
| Brandverhaltensklasse nach EN 13501-6 | Eca |
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Mantel-Farbe | schwarz |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -5..70 °C |
| Leiter-Form | rund |
| Ader-Zahl | 4 |
| Ader-Kennzeichnung | Farbe |
| Außendurchmesser ca. | 29,5 mm |
| Gewicht | 1800 kg/km |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 443 mm |
| Konzentrischer Leiter-Nennquerschnitt | 16 mm² |
| Nennspannung U0 | 0,6 kV |
| Leiternennquerschnitt | 25 mm² |
| Nennspannung U | 1 kV |
| Konzentrischer Leiter | Kupfer |
Beschreibung

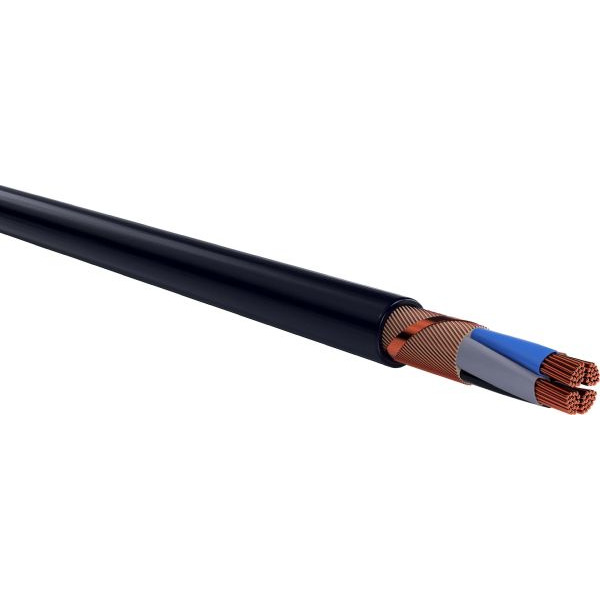

Vorzugsweise für die Verlegung in der Erde, speziell in Ortsnetzen, für Industrie und Schaltanlagen, Kraftwerke sowie als Steuerkabel zur Übertragung von Steuer- und Regelimpulsen und Messwerten. Dort wo erhöhter elektrischer und mechanischer Schutz gefordert wird. Verlegung im Freien, im Wasser, in Innenräumen und Kabelkanälen. Der konzentrische Leiter (CW) darf als Mittel-, Schutz- oder Nullleiter verwendet werden. Er darf gleichzeitig als Schirm dienen, z.B. als geerdeter Berührungsschutz. Durch die wellenförmige Ausführung (Ceander) des konzentrischen Leiters sind bei der Montage beliebig viele Kabelabzweigungen möglich, ohne einen Leiter zu schneiden. Damit ist eine optimale Betriebssicherheit gewährleistet. Max. Betriebstemperatur 70 °C.
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
