Technische Daten
| Montageart | Wand-/Deckenmontage |
| Tiefe | 110 mm |
| Plombierbar | nein |
| Für Ex-Zone Staub | ohne |
| Deckelbefestigung | geschraubt |
| Bemessungsisolationsspannung Ui | 450 V |
| Max. Leiterquerschnitt | 10 mm² |
| Witterungsbeständig | ja |
| Anzahl der Einführungen | 2 |
| Farbe | orange |
| Breite | 160 mm |
| Funktionserhalt | E30 |
| Montage unter Wasser | nein |
| Form | quadratisch |
| Transparenter Deckel | nein |
| Einführung von hinten | nein |
| Oberflächenschutz | unbehandelt |
| Vergießbar | nein |
| Montage im Erdreich | nein |
| Schutzart (IP) | IP66 |
| Art der Gehäusedurchführung | Gewinde |
| Einsatztemperatur | -25 - 40 °C |
| Werkstoff | Kunststoff |
| Mit Vergussmasse mitgeliefert | nein |
| Mit Abschirmung | nein |
| Bestückung | Klemme |
| Explosionsgeprüfte Ausführung | nein |
| Für Ex-Zone Gas | ohne |
| Anreihbar | nein |
| Halogenfrei | ja |
| Länge | 160 mm |
Beschreibung

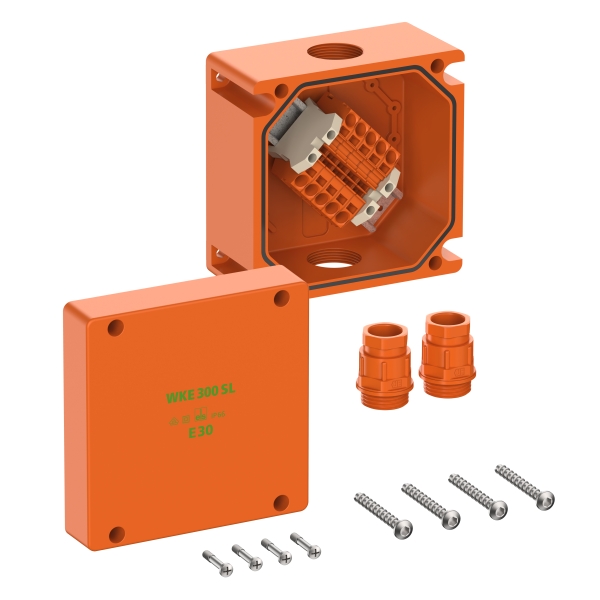

Abzweigkasten, mit Schutzart IP66, Ui=450V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Innengewinde, M32, (2 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30 nach DIN 4102 Teil 12, mit schraubenlosen Reihenklemmen Wago TopJobS, Gehäuse aus halogenfreiem Spezialduroplast, orange, Verbindungskasten 5-polig, Klemmvermögen pro Pol 2 x 0,5-10mm²
Abmessungen: 160 x 160 x 110mm
Beigefügtes Zubehör: 2 Kabelverschraubungen M32, Dichtbereich 17-26mm, Dübelset ° 6mm
Abmessungen: 160 x 160 x 110mm
Beigefügtes Zubehör: 2 Kabelverschraubungen M32, Dichtbereich 17-26mm, Dübelset ° 6mm
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
