Technische Daten
| Schutzart (IP) | IP65 |
| RAL-Nummer | 7035 |
| Breite | 315 mm |
| Ausführung Deckel | mit Ausschnitt |
| Transparenter Deckel/Tür | ja |
| Erdungsklemmenblock | nein |
| Höhe | 750 mm |
| EMV-Ausführung | nein |
| DIN-Schiene | ja |
| Anbaumöglichkeit | ja |
| Art der Abdeckung | Tür |
| Farbe | grau |
| Signaldurchlassende Tür | ja |
| Tiefe | 155 mm |
| Neutralleiterklemmenblock | nein |
| Mit Montageplatte | nein |
| Werkstoff des Gehäuses | Kunststoff |
| Innentiefe | 101 mm |
| Anzahl der Reihen | 3 |
| Breite in Teilungseinheiten | 42 |
| Mit Schloss | nein |
Beschreibung

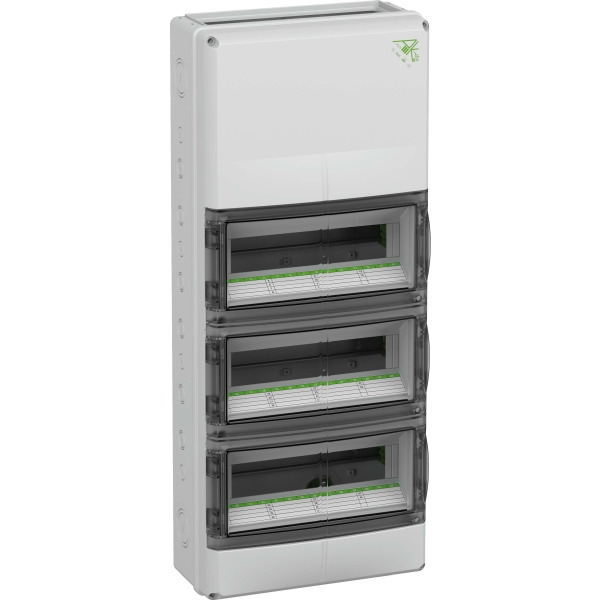

Kleinverteiler, mit Schutzart IP65, 3-reihig, 42 verfügbare Teilungseinheiten, Flansch-Type, mit integrierten Belüftungselementen zur Verminderung der Kondenswasserbildung, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1500V DC, zertifiziert durch VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), UL-EU (EN 61439-1 & EN IEC 61439-7), DLG (Ammoniakbeständigkeit), oben und unten offene Stirnflächen zur Montage von verschiedenen Flanschen oder zur Kombination mehrerer AK-F Gehäuse mittels Kombiflansch, mit zusätzlichem Anschlussraum inkl. 35mm Normschiene, ohne PE/N-KlemmschieneAbmessungen: 315 x 750 x 155mm
Beigefügtes Zubehör: Doppelmembranstutzen: 2x M16, 10x M20, 4x M25, 2x M32, 2x M40, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
