Technische Daten
| Anbaumöglichkeit | ja |
| DIN-Schiene | ja |
| Art der Abdeckung | Tür |
| Tiefe | 155 mm |
| Erdungsklemmenblock | ja |
| Innentiefe | 106 mm |
| Breite | 315 mm |
| Breite in Teilungseinheiten | 28 |
| Signaldurchlassende Tür | ja |
| EMV-Ausführung | nein |
| Farbe | grau |
| Mit Montageplatte | nein |
| Schutzart (IP) | IP65 |
| Werkstoff des Gehäuses | Kunststoff |
| Mit Schloss | nein |
| RAL-Nummer | 7035 |
| Neutralleiterklemmenblock | ja |
| Höhe | 450 mm |
| Transparenter Deckel/Tür | ja |
| Ausführung Deckel | mit Ausschnitt |
| Anzahl der Reihen | 2 |
Beschreibung

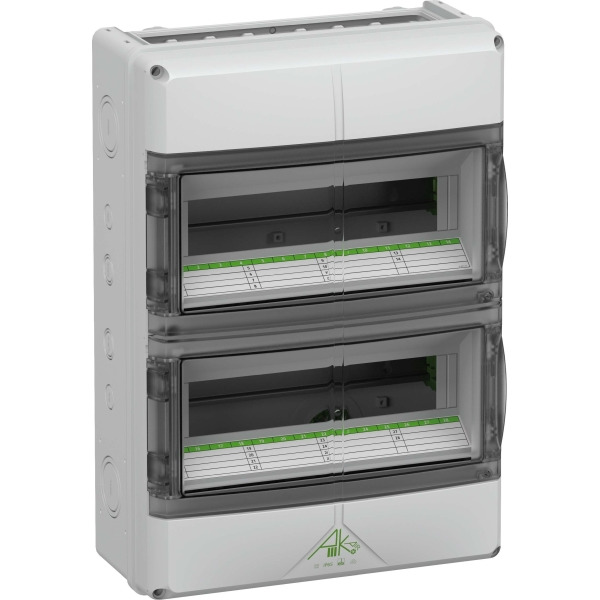

Kleinverteiler, mit Schutzart IP65, 2-reihig, 28 verfügbare Teilungseinheiten, Flansch-Type, mit integrierten Belüftungselementen zur Verminderung der Kondenswasserbildung, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1500V DC, zertifiziert durch VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), UL-EU (EN 61439-1 & EN IEC 61439-7), DLG (Ammoniakbeständigkeit), oben und unten offene Stirnflächen zur Montage von verschiedenen Flanschen oder zur Kombination mehrerer AK-F Gehäuse mittels Kombiflansch, mit schraubenloser PE/N-Klemmschiene mit jeweils 6 schraubbaren Klemmstellen 2,5-16mm² und 21 / 2x14 schraubenlosen Klemmstellen 1,5-4mm²
Abmessungen: 315 x 450 x 155mm
Beigefügtes Zubehör: Doppelmembranstutzen: 1x M16, 5x M20, 2x M25, 1x M32, 1x M40, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Abmessungen: 315 x 450 x 155mm
Beigefügtes Zubehör: Doppelmembranstutzen: 1x M16, 5x M20, 2x M25, 1x M32, 1x M40, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
