Technische Daten
| Erdungsklemmenblock | nein |
| Ausführung Deckel | mit Ausschnitt |
| Breite in Teilungseinheiten | 42 |
| Innentiefe | 101 mm |
| RAL-Nummer | 7035 |
| Höhe | 750 mm |
| Art der Abdeckung | Tür |
| Anzahl der Reihen | 3 |
| Mit Schloss | nein |
| Neutralleiterklemmenblock | nein |
| Anbaumöglichkeit | ja |
| DIN-Schiene | ja |
| Schutzart (IP) | IP65 |
| Breite | 315 mm |
| Signaldurchlassende Tür | ja |
| Transparenter Deckel/Tür | ja |
| Werkstoff des Gehäuses | Kunststoff |
| EMV-Ausführung | nein |
| Mit Montageplatte | nein |
| Farbe | grau |
| Tiefe | 155 mm |
Beschreibung

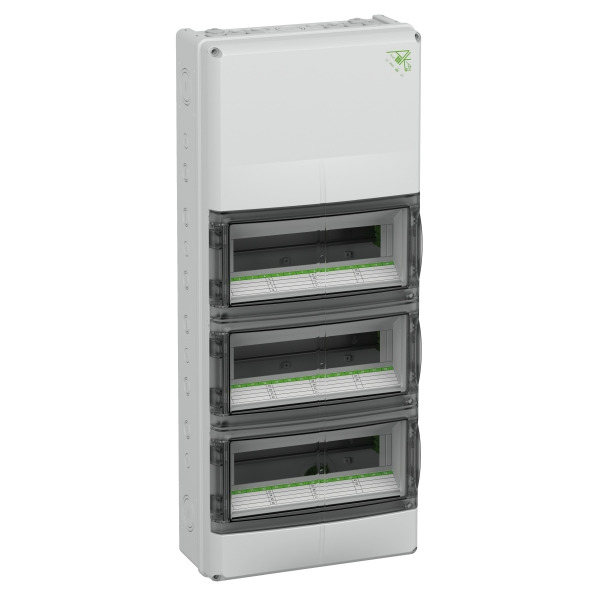

Kleinverteiler, mit Schutzart IP65, 3-reihig, 42 verfügbare Teilungseinheiten, mit integrierten Belüftungselementen zur Verminderung der Kondenswasserbildung, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1500V DC, zertifiziert durch DLG (Ammoniakbeständigkeit), oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, 3-reihig, 42 Teilungseinheiten, mit zusätzlichem Anschlussraum inkl. 35mm Normschiene
Abmessungen: 315 x 750 x 155mm
Beigefügtes Zubehör: WAGO Reihenklemmen TOPJOB(R) S mit Push-in Anschlüssen zur Montage im zusätzlichen Anschlussraum, 1x Einspeisung 76A, 5-polig L1 / L2 / L3 / N / PE, 3-Leiter-Klemmen, anschließbare Leiter 0,5-16mm², 2x Abgangsklemmblock vorkonfektioniert mit Neutralleiter-Trennklemmen für: 1x Drehstrom-Abgang, über Installationsetagenklemmen NT / L1 / L2 / L3 / PE anschließbare Leiter 0,5-6mm² 9x Wechselstrom-Abgang über Installationsetagenklemmen NT / L / PE Leiter 0,5-4mm², Doppelmembranstutzen: 2x M16, 10x M20, 4x M25, 2x M32, 2x M40, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Abmessungen: 315 x 750 x 155mm
Beigefügtes Zubehör: WAGO Reihenklemmen TOPJOB(R) S mit Push-in Anschlüssen zur Montage im zusätzlichen Anschlussraum, 1x Einspeisung 76A, 5-polig L1 / L2 / L3 / N / PE, 3-Leiter-Klemmen, anschließbare Leiter 0,5-16mm², 2x Abgangsklemmblock vorkonfektioniert mit Neutralleiter-Trennklemmen für: 1x Drehstrom-Abgang, über Installationsetagenklemmen NT / L1 / L2 / L3 / PE anschließbare Leiter 0,5-6mm² 9x Wechselstrom-Abgang über Installationsetagenklemmen NT / L / PE Leiter 0,5-4mm², Doppelmembranstutzen: 2x M16, 10x M20, 4x M25, 2x M32, 2x M40, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
