Technische Daten
| Schutzart (IP) | IP65 |
| Transparenter Deckel/Tür | ja |
| Art der Abdeckung | Tür |
| Signaldurchlassende Tür | ja |
| Höhe | 155 mm |
| Anbaumöglichkeit | ja |
| Erdungsklemmenblock | nein |
| RAL-Nummer | 7035 |
| Innentiefe | 101 mm |
| Farbe | grau |
| DIN-Schiene | ja |
| EMV-Ausführung | nein |
| Breite | 315 mm |
| Tiefe | 450 mm |
| Breite in Teilungseinheiten | 14 |
| Ausführung Deckel | mit Ausschnitt |
| Werkstoff des Gehäuses | Kunststoff |
| Anzahl der Reihen | 1 |
| Neutralleiterklemmenblock | nein |
| Mit Schloss | nein |
| Mit Montageplatte | nein |
Beschreibung

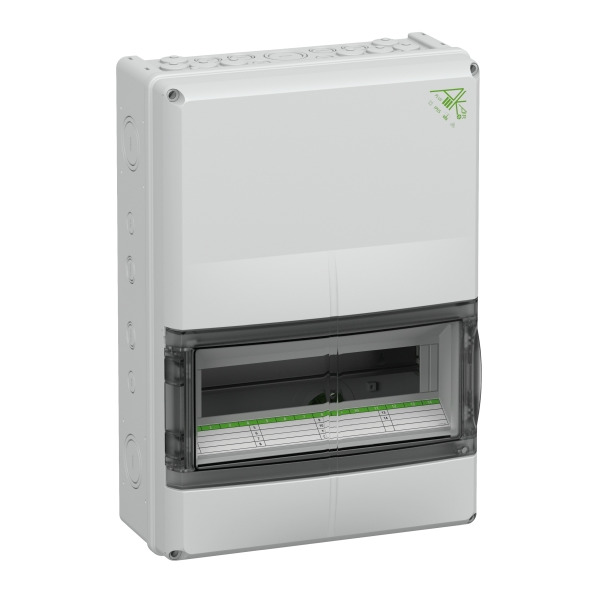

Kleinverteiler, mit Schutzart IP65, 1-reihig, 14 verfügbare Teilungseinheiten, mit integrierten Belüftungselementen zur Verminderung der Kondenswasserbildung, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1500V DC, zertifiziert durch DLG (Ammoniakbeständigkeit), oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, mit zusätzlichem Anschlussraum inkl. 35mm Normschiene
Abmessungen: 315 x 155 x 450mm
Beigefügtes Zubehör: WAGO Reihenklemmen TOPJOB(R) S mit Push-in Anschlüssen: 1x Einspeisung 41A, 5-polig L1 / L2 / L3 / N / PE, 2-Leiter-Klemmen, anschließbare Leiter 0,5-10mm², 1x Abgangsklemmblock vorkonfektioniert mit Neutralleiter-Trennklemmen für: 1x Drehstrom-Abgang, über Installationsetagenklemmen NT / L1 / L2 / L3 / PE anschließbare Leiter 0,5-6mm² 9x Wechselstrom-Abgang über Installationsetagenklemmen NT / L / PE Leiter 0,5-4mm², Doppelmembranstutzen: 1x M16, 5x M20, 2x M25, 1x M32, 1x M40, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Abmessungen: 315 x 155 x 450mm
Beigefügtes Zubehör: WAGO Reihenklemmen TOPJOB(R) S mit Push-in Anschlüssen: 1x Einspeisung 41A, 5-polig L1 / L2 / L3 / N / PE, 2-Leiter-Klemmen, anschließbare Leiter 0,5-10mm², 1x Abgangsklemmblock vorkonfektioniert mit Neutralleiter-Trennklemmen für: 1x Drehstrom-Abgang, über Installationsetagenklemmen NT / L1 / L2 / L3 / PE anschließbare Leiter 0,5-6mm² 9x Wechselstrom-Abgang über Installationsetagenklemmen NT / L / PE Leiter 0,5-4mm², Doppelmembranstutzen: 1x M16, 5x M20, 2x M25, 1x M32, 1x M40, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
