Beschreibung

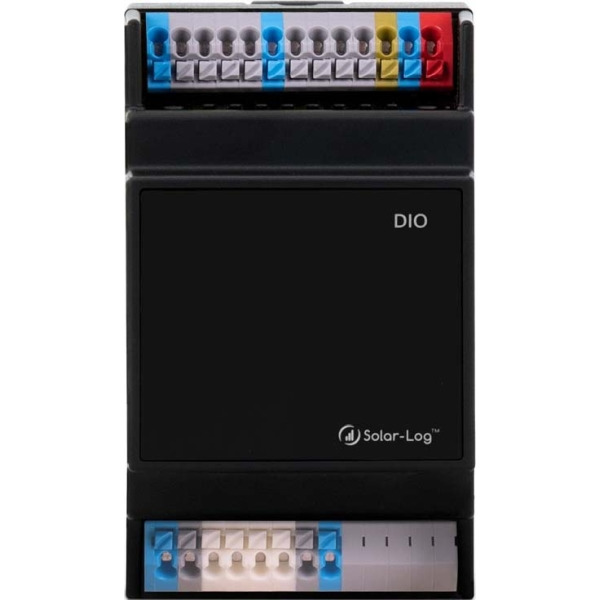

I/O Schnittstellen Modul, Gerätespannung/Geräteleistung12-24 V (+-10 %) / typ. 2 W, Eingangsspannung: Nennwert: 24 V/für Signal "1"
: 15 V bis 24 V (bei Vin 24 V)/für Signal "
0"
: 0 V bis 5 V (bei Vin 24 V), Eingangsstrom: Bei Signal "
1"
: Typ. 2 mA, Summenstrom der Ausgänge: Bei Versorgung über HBus: 250 mA/bei ext. Spannungsversorgung: 1 A, Ausgangsspannung: Bei Signal "
1"
Min.: Vin (-0,8 V), Ausgangsstrom: Bei Signal "
1"
: max. 150 mA, bei Signal "
0"
(Reststrom): max. 0,5 mA, Umgebungstemperatur: -20 °C bis +50°C (ohne Betauung), Gehäuse (BxHxT): 3TE/53,6x89,7x60,3 mm, Montage: Hutschiene IEC/EN 60715 35 mm, Schutzart nach EN60529: IP 20, Gewicht: 90 g, Spannungsversorgung über BUS
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
