Technische Daten
| Höhe | 77 mm |
| Spannungsart zur Betätigung | DC |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Schutzart (IP) | IP20 |
| Schaltverhalten des Antriebs | monostabil |
| Art des Schaltkontaktes | Einfachkontakt |
| Mit zwangsgeführten Kontakten | nein |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Antrieb, Polung | gepolt |
| Komplettgerät mit Sockel | ja |
| Breite | 27 mm |
| Mit abnehmbaren Klemmen | nein |
| Tiefe | 79 mm |
| Anzahl der Kontakte als Wechsler | 4 |
| Mit LED-Anzeige | ja |
Beschreibung

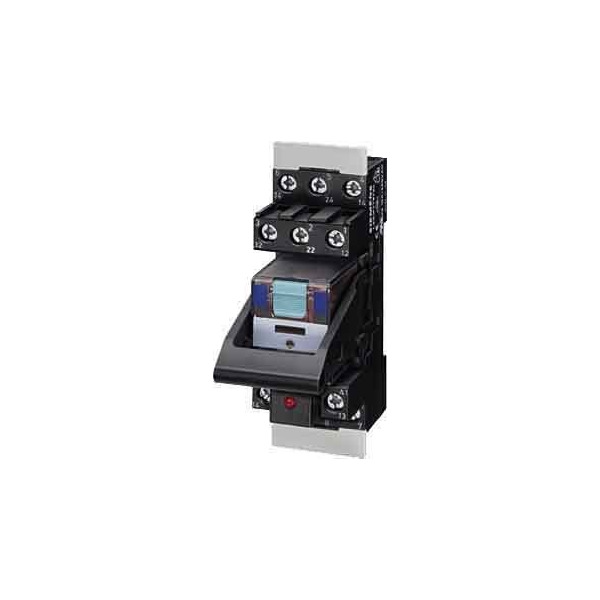

Steckrelais Komplettgerät 4 W, DC 24 V LED-Modul rot Sockel mit logischer Trennung Schraubanschluss 3,5 mm Pinning Koppelrelais mit Steckrelais SIRIUS LZS für die galvanische Trennung, Kontaktvervielfachung, zum Schalten kleiner Lasten und als Potentialumschaltung.Die Koppelrelais verfügen über eine werkzeuglose Verdrahtung und rüttelsichere Verbindung dank Push-in-Federzugklemmen. Sockel mit logischer Trennung ermöglichen eine unkomplizierte Verdrahtung. Das Schaltvermögen ist nach AC-15 und DC-13 geprüft. Dank hartvergoldeter Kontakte ist die Zusammenarbeit mit elektronischen Steuerungen optimal.Lieferbar sind Geräte als Komplettgeräte oder Einzelmodule in den Bauformen RT, PT und MT, mit bzw. ohne logischer Trennung, in verschiedenen Spulenspannungen sowie in Schraubanschluss oder mit Steckklemmen (Push-In).Umfangreiches Zubehör wie z.B. Stecksockel, Halte-/Auswerfebügel, Verdrahtungsbügel sowie LED-Module steht zur Verfügung.SIRIUS Relais - ein Programm für alle Fälle.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
