Technische Daten
| Verschmutzungsgrad | 3 |
| Einbautiefe | 70 mm |
| Mitschaltender Neutralleiter | nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75..35 mm² |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Bemessungsstrom | 2 A |
| Spannungsart | AC |
| Schutzart (IP) | IP20 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Breite in Teilungseinheiten | 1 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 30 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 30 kA |
| Frequenz | 50 Hz |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Zusatzeinrichtungen möglich | ja |
| Umgebungstemperatur während des Betriebs | -25..55 °C |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsspannung | 400 V |
| Polzahl (gesamt) | 1 |
| Geeignet für Unterputz-Installation | nein |
| Auslösecharakteristik | B |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75..35 mm² |
Beschreibung

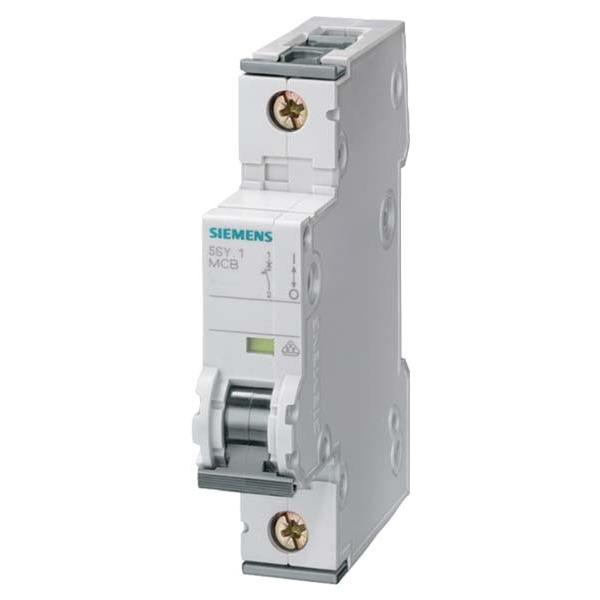

Leitungsschutzschalter 230/400V 6kA, 1-polig, B, 2A, T=70mm Leitungsschutzschalter SENTRON 5SY für den sicheren Kurzschluss- und Überlastschutz für Wohngebäude, Zweckbau und besondere Industrieanwendungen.Werkzeuglose Montage und Demontage des Geräts mit Hilfe eines Zweifachschiebers. Beliebige Kombination von Leitern und Sammelschiene durch Doppelkammerklemme. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene.Die Leitungsschutzschalter 5SY sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung.Das komplette Zubehör ist einheitlich für alle Leitungsschutzschalter 5SY verwendbar.Einfach sicher mit den Schutzgeräten von SENTRON.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
