Technische Daten
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75..35 mm² |
| Frequenz | 50 Hz |
| Zusatzeinrichtungen möglich | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75..35 mm² |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Auslösecharakteristik | B |
| Verschmutzungsgrad | 3 |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstrom | 10 A |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 20 kA |
| Schutzart (IP) | IP20 |
| Mitschaltender Neutralleiter | nein |
| Umgebungstemperatur während des Betriebs | -40..70 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
| Breite in Teilungseinheiten | 1 |
| Polzahl (gesamt) | 1 |
| Einbautiefe | 70 mm |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 20 kA |
| Überspannungskategorie | 3 |
| Unterputzmontage | nein |
| Spannungsart | AC |
| Bemessungsspannung | 400 V |
| Anzahl der abgesicherten Pole | 1 |
Beschreibung

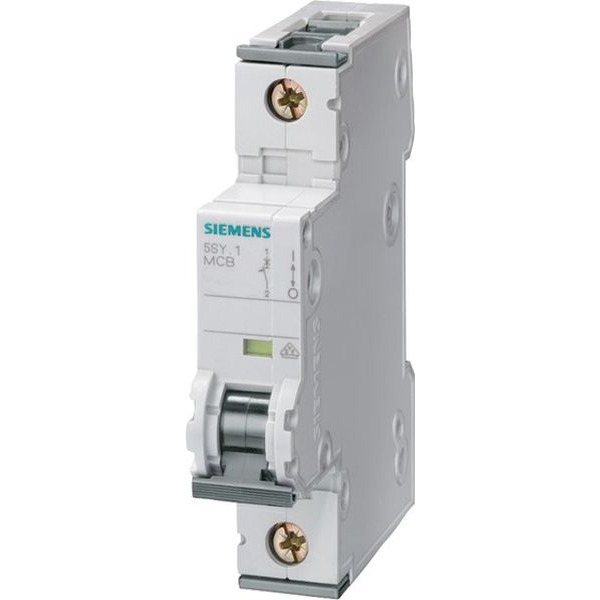

Leitungsschutzschalter 230/400V 10kA, 1-polig, B, 10A, T=70mm Leitungsschutzschalter SENTRON 5SY für den sicheren Kurzschluss- und Überlastschutz für Wohngebäude, Zweckbau und besondere Industrieanwendungen.Werkzeuglose Montage und Demontage des Geräts mit Hilfe eines Zweifachschiebers. Beliebige Kombination von Leitern und Sammelschiene durch Doppelkammerklemme. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene.Die Leitungsschutzschalter 5SY sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung.Das komplette Zubehör ist einheitlich für alle Leitungsschutzschalter 5SY verwendbar.Einfach sicher mit den Schutzgeräten von SENTRON.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
