Technische Daten
| Schaltverhalten des Antriebs | monostabil |
| Mit zwangsgeführten Kontakten | nein |
| Ausführung des elektrischen Anschlusses | Flachsteckanschluss |
| Anzahl der Kontakte als Wechsler | 2 |
| Komplettgerät mit Sockel | nein |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230 - 230 |
| Tiefe | 28,8 |
| Nennstrom | 5 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 - 230 |
| Spannungsart zur Betätigung | AC |
| Höhe | 34,5 |
| Antrieb, Polung | ungepolt |
| Schutzart (IP) | IP40 |
| Mit abnehmbaren Klemmen | nein |
| Mit LED-Anzeige | nein |
| Art des Schaltkontaktes | Einfachkontakt |
| Breite | 13 |
Beschreibung

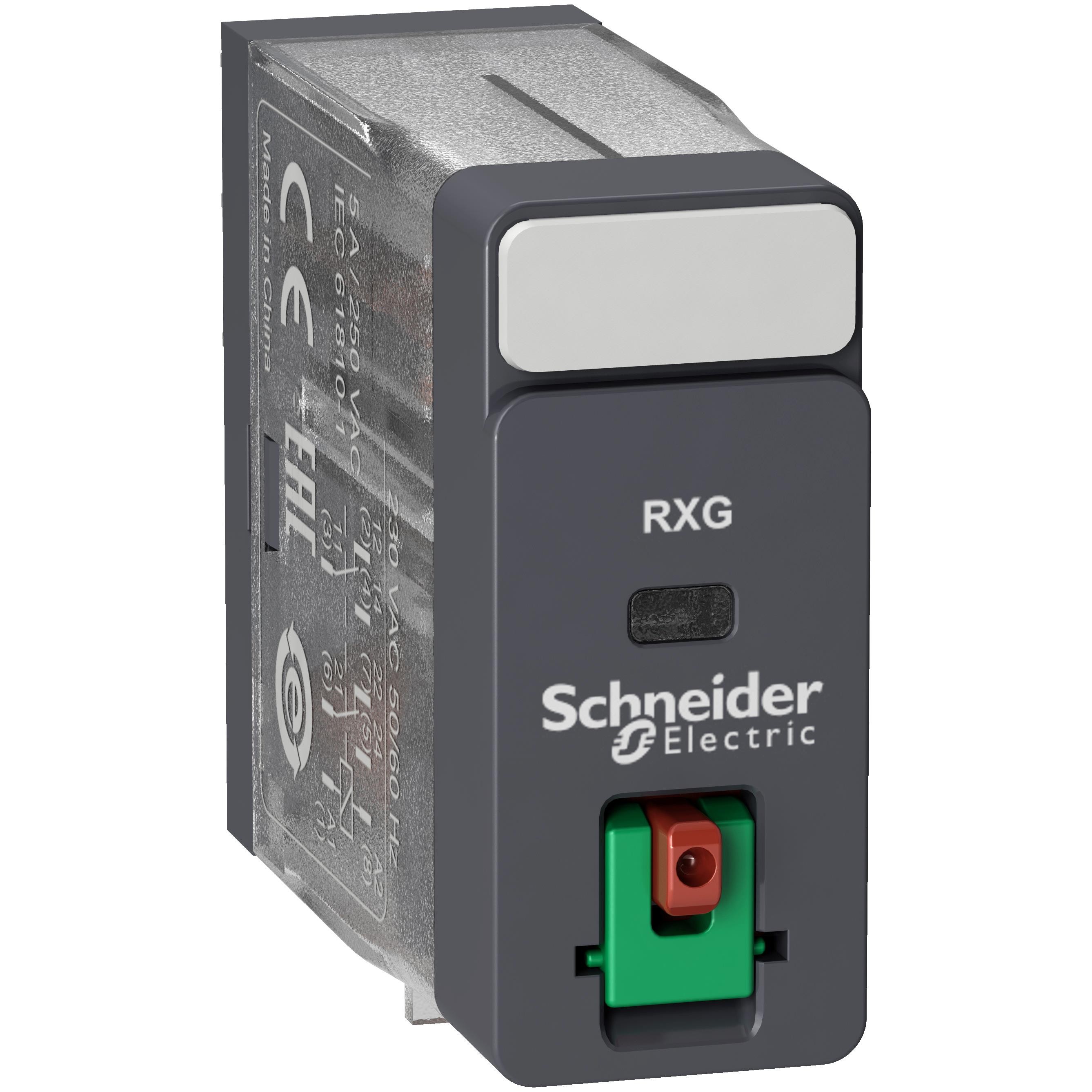

Harmony Relay. Interface-Relais RXG als Komponente. Anzahl Kontakte 2, Ausführung Relaiswechsler, Kontaktbelastbarkeit je 5 A. Spulen-Steuerspannung 230 VAC. Mechanische Stellungsanzeige ja, LED-Anzeige nein. Prüftaste zum Testen der Kontakte ja, Prüfhebel zur dauerhaften Umschaltung für Testzwecke ja, Bedienung werkzeuglos. Anschlüsse stabile Flachstifte. Montage im separaten Stecksockel.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
