Technische Daten
| Mit abnehmbaren Klemmen | nein |
| Funktion Unterspannungserkennung | nein |
| Funktion Phasenausfallerkennung | ja |
| Anzahl der Kontakte als Wechsler | 2 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 73 |
| Höhe | 90 |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 208 - 480 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 208 - 480 |
| Funktion Phasenfolgeüberwachung | ja |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Funktion Überspannungserkennung | nein |
| Breite | 22,5 |
| Funktion Asymmetrieerkennung | nein |
| Spannungsmessbereich | 183 - 528 |
Beschreibung

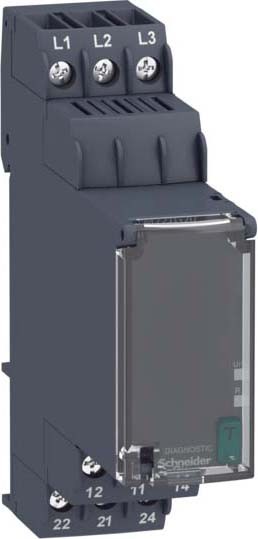

Harmony Control. Dieses Netzüberwachungsrelais überwacht Drehstromnetze (208-480 VAC) auf Phasenfolge und Phasenausfall. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar ist. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Zwei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
