Technische Daten
| Anzahl der Ausgänge, verzögert, Wechsler | 2 |
| Mit Stecksockel | ja |
| Funktion ansprechverzögert | ja |
| Nennstrom | 5 |
| Funktion Stern/Dreieck | nein |
| Funktion ausschaltwischend | nein |
| Funktion einschaltwischend | nein |
| Funktion Impulsformend | nein |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24 |
| Höhe | 27 |
| Zeitbereich | 0,1 - 360000 |
| Funktion rückfallverzögert | nein |
| Mit Halbleiterausgang | nein |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 24 |
| Geeignet für Frontmontage | nein |
| Tiefe | 63 |
| Aufsteckbar auf Schütz | nein |
| Funktion taktend mit Impuls beginnend, variabel | nein |
| Ausführung des elektrischen Anschlusses | Steckanschluss |
| Geeignet für Hutschienenmontage | nein |
| Breite | 21 |
| Funktion blinkend mit Impuls beginnend, Festzeit | nein |
| Spannungsart zur Betätigung | AC |
| Geeignet als Fernbedienung | nein |
| Funktion blinkend mit Pause beginnend, Festzeit | nein |
| Ausgänge, umschaltbar verzögert/unverzögert | nein |
| Fernbedienung möglich | nein |
| Funktion taktend mit Pause beginnend, variabel | nein |
Beschreibung

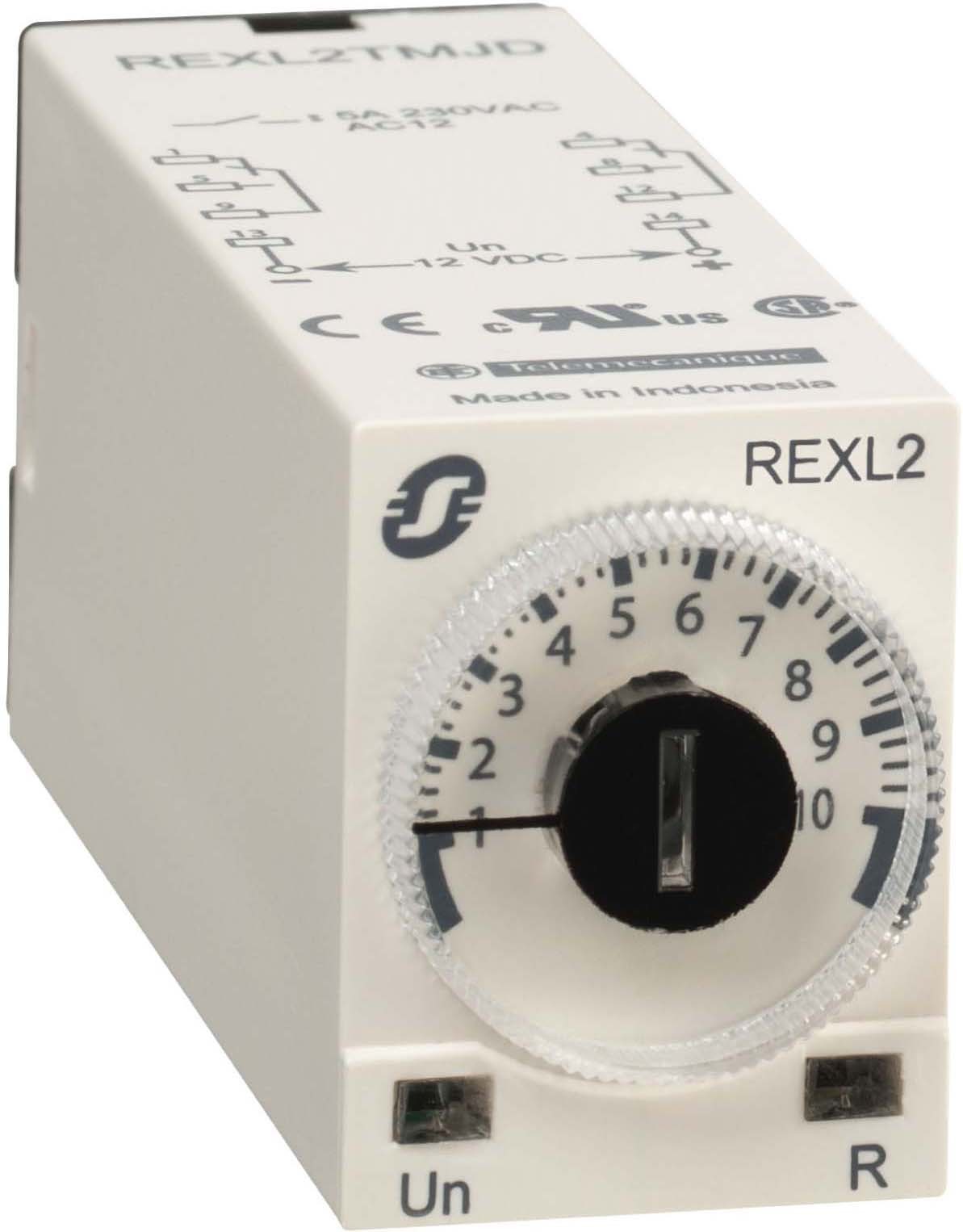

Harmony Time. Diese Zeitrelais-Bauform ist spezielle dafür ausgelegt, in klassischen Stecksockeln von Industrie-Steckrelais betrieben zu werden. Dabei wird im montierten und verdrahteten Sockel das Zeitrelais einfach eingesteckt. Somit kann im Wartungsfall ein schneller Wechsel ohne Lösen der Kabelanschlüsse realisiert werden. Mit dem frontseitigen Ring läßt sich der Zeitbereich einfach einstellen und 2 LEDs zeigen den Status an. Zeitfunktion ansprechverzögert - Zeitbereich 0,1 s - 100 h - Ausgänge 2 Relaiswechsler, belastbar jeweils bis 5 A - Versorgungsspannung 24 VAC (50/60 Hz).
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
