Technische Daten
| Frequenz | 50 - 60 |
| Umgebungstemperatur während des Betriebs | -25 - 60 |
| Überspannungskategorie | 3 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 |
| Schutzart (IP) | IP20 |
| Auslösecharakteristik | C |
| Verschmutzungsgrad | 2 |
| Anzahl der abgesicherten Pole | 1 |
| Zusatzeinrichtungen möglich | nein |
| Bemessungsisolationsspannung Ui | 440 |
| Mitschaltender Neutralleiter | nein |
| Polzahl (gesamt) | 1 |
| Bemessungsstrom | 10 |
| Einbautiefe | 44 |
| Spannungsart | AC |
| Breite in Teilungseinheiten | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 |
| Unterputzmontage | nein |
| Explosionsgeschützt | nein |
| Energiebegrenzungsklasse | 3 |
| Bemessungsspannung | 230 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
Beschreibung

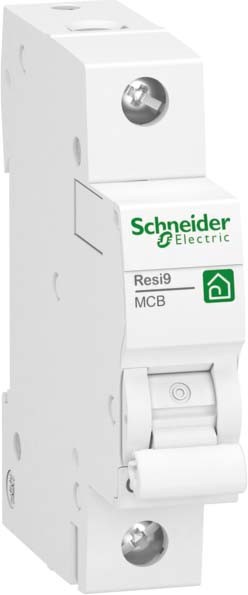

Leitungsschutzschalter Resi9 . 1 polig, 10A, Charakteristik C. Ausschaltvermögen von 6kA nach IEC/EN 60898-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50/60 Hz. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
