Technische Daten
| Bemessungsspannung | 400 |
| Polzahl (gesamt) | 3 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Spannungsart | AC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Umgebungstemperatur während des Betriebs | -25 - 60 |
| Frequenz | 50 - 60 |
| Schutzart (IP) | IP20 |
| Breite in Teilungseinheiten | 3 |
| Explosionsgeschützt | nein |
| Überspannungskategorie | 3 |
| Bemessungsisolationsspannung Ui | 440 |
| Unterputzmontage | nein |
| Einbautiefe | 44 |
| Bemessungsstrom | 10 |
| Auslösecharakteristik | B |
| Verschmutzungsgrad | 2 |
| Energiebegrenzungsklasse | 3 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 |
| Zusatzeinrichtungen möglich | nein |
| Mitschaltender Neutralleiter | nein |
| Anzahl der abgesicherten Pole | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 |
Beschreibung

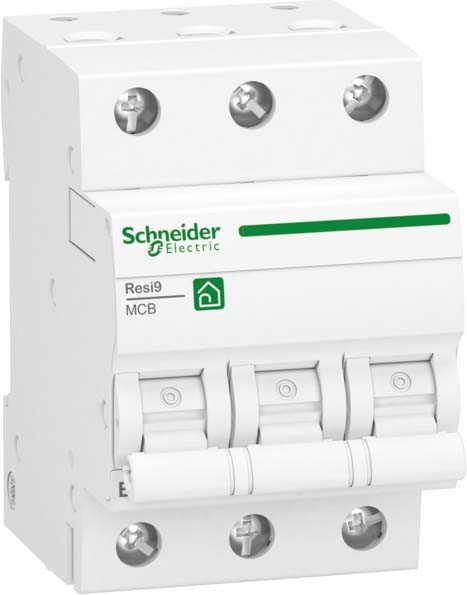

Leitungsschutzschalter Resi9 . 3 polig, 10A, Charakteristik B. Ausschaltvermögen von 6kA nach IEC/EN 60898-1. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
