- Motorschutz & Leistungsschütze
- Motorschutzschalter
Technische Daten
| Ausführung des Betätigungselements | Drucktaster |
| Mit integriertem Hilfsschalter | nein |
| Höhe | 89 |
| Polzahl | 3 |
| Phasenausfallempfindlich | ja |
| Mit integriertem Unterspannungsauslöser | nein |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsdauerstrom Iu | 0,63 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 8 - 8 |
| Überlastauslöser Stromeinstellung | 0,4 - 0,63 |
| Schutzart (IP) | IP20 |
| Bemessungsbetriebsspannung | 230 - 690 |
| Breite | 45 |
| Tiefe | 78,2 |
| Mit thermischem Schutz | ja |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 0,09 |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0,18 |
Beschreibung

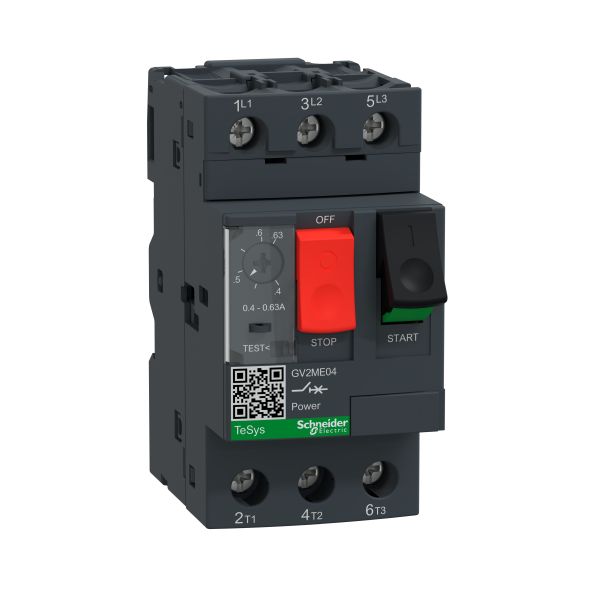

TeSys Motorschutzschalter GV2ME. Motorschutzschalter, 3P, Tasterbetätigung, Schraubanschluss. Bemessungsleistung 0,18 kW, Einstellbereich 0,40-0,63 A. Mit thermischen und magnetischen Auslösern. In der Grundausführung plombierbar und abschließbar. Betätigung über Taster, Schraubklemmen. Bemessungsspannung 400 V, nach AC-3.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
