Technische Daten
| IFTTT-Unterstützung verfügbar | nein |
| Mit Display | nein |
| Nennanschlussleistung | 22 |
| Max. Leistung pro Ladepunkt | 22 |
| Kompatibel mit Apple HomeKit | nein |
| Kompatibel mit Google Assistant | nein |
| Breite | 317 |
| Mit Kommunikationsschnittstelle | ja |
| Tiefe | 153 |
| Anzahl der Ladesteckdosen Typ 2 | 1 |
| Schlagfestigkeit | IK10 |
| Schutzart (IP) | IP55 |
| Höhe | 529 |
| Anzahl der Ladepunkte | 1 |
| Mit Leistungsschutzschalter | nein |
| Ausführung Anschluss Anlagenseite | 3-phasig |
| Kompatibel mit Amazon Alexa | nein |
| Funktion Zugangskontrolle | ja |
| Werkstoff des Gehäuses | Kunststoff |
| Montageart | Wandmontage |
| Mit Lastmanagement | ja |
| Mit Hausanschlusskasten (HAK) | nein |
| Mit Energiezähler | ja |
Beschreibung

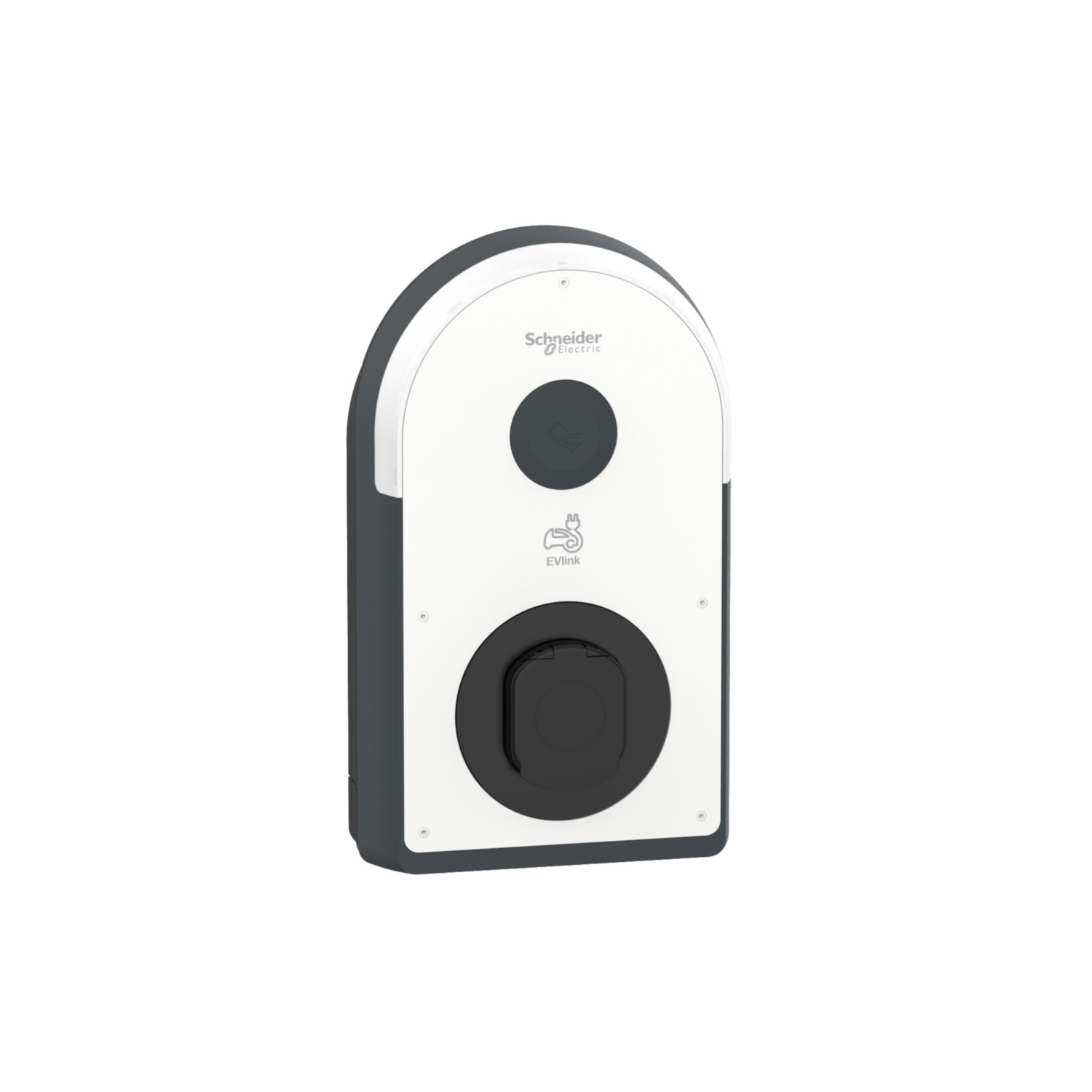

M EVlink Pro AC Wallbox mit Typ 2 Steckdose mit Shuttern. Für den Einsatz in halböffentlichen Garagen oder auf Parkplätzen, für die Innen- oder Außeninstallation an der Wand, auf der EVlink Stele (EVA1PBS1 / EVA1PBS2) oder im Metal Kit (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Mode 3 Ladung gemäß IEC 61851-1, 3-phasig mit maximal 22 kW Ladeleistung, Typ 2 Steckdose. mit integriertem MID-Zähler 3-phasig, 6mA Gleichfehlerstromerkennung (ermöglicht den Einsatz eines FI Typ A). Digitaleingänge: 1 für vorübergehende Strombegrenzung, 1 für verschobene/ausgesetzte Ladung, 1 für EV-Anwesenheitserkennung. Zugriffskontroller über NFC / RFID Reader. NFC Reader 13,56 MHz kompatibel mit Typ 1, 2, 4 und 5 Badges, RFID Reader: Entspricht den Protokollen ISO/CEI 14443 A & B und ISO/CEI 15693, Kompatibel mit Mifare Ultralight, Mifare Classic, Mifare Plus. Nutzerinformationen und Statusmeldung über einen gut sichtbaren LED-Bogen, inbetriebnahme der Wallbox über eSetup App via Bluetooth. Kommunikationsstandards: Bluetooth, Ethernet 2 Anschlüsse (1 für Daisy Chain), Modbus serial, Modbus TCP, OCPP 1.6J zur Anbindung an ein Backend sowie dem Lastmanagementsystem EcoStruxure EV Charging Expert. optionales Zubehör: Wifi Modul (EVA1MW), Modem Modul (EVA1MS & EVA1MM), ISO 15118 Modul (EVA1M8), steckbar auf den Ladecontroller. Farbe der Ladestation: Korpus: Dunkelgrau RAL 7016 und Schwarz RAL 9005, Frontabdeckung: Weiß RAL 9003. Abmessungen BxHxT: 317x529x153mm, Gewicht: 7,5 kg, Material: Polycarbonat UV-behandelt. Stoßfestigkeit IK10, Schutzgrad IP55, Betriebstemperatur -30 bis 50°C, Lagertemperatur -40 bis 80°C, Betriebshöhe max. 2000m ohne Derating, rel. Luftfeuchte 5 bis 95%, Eigenverbrauch <10W. Erdungssystem: TT, TN(S) oder TN(C)(S), IT kompatibel mit zusätzlichem Trenntransformator in der Spannungsversorgung. Normen und Standards: CE, E.V. Ready, IEC/EN 61851-1 Ed 3.0, IEC/EN 62196-1 Ed 2.0, IEC/EN 62196-2 Ed 1.0, EN 61000-6-2: 2019, EN 61000-6-3:2007 + A1:2011, IEC 60884-1 und NF-C 61314.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
