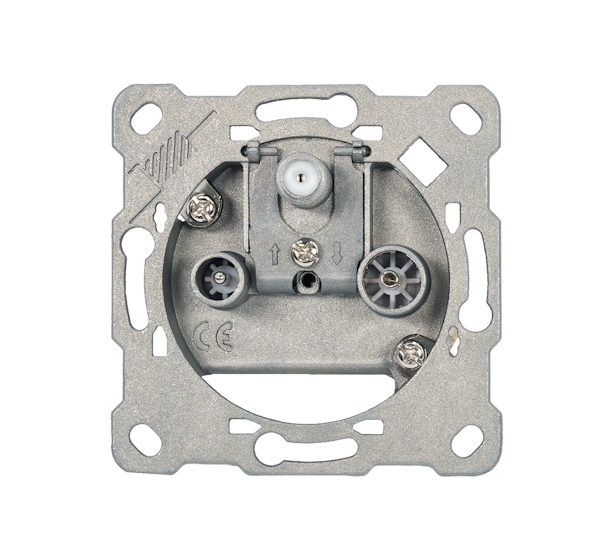

Technische Daten
| Entkopplung TV-FM | > 25.0 dB |
| Frequenzbereich FM | 5...118 MHz |
| Rückflussdämpfung AUS | > 12 dB |
| Anschluss TV | IEC-Stecker |
| Anschluss EIN-AUS | Federklemmanschluss |
| Rückflussdämpfung TV | > 12.0 dB |
| DC-Durchgang TV | Nein - DC-getrennt am Innenleiter |
| Entkopplung TV-SAT | > 20.0 dB |
| Rückflussdämpfung FM | > 10.0 dB |
| Schirmung @ 470-1000 MHz | >= 85.0 dB |
| Entkopplung FM-SAT | > 30.0 dB |
| Durchgangsdämpfung EIN-AUS | 1.4±1 dB |
| Durchgangsdämpfung EIN-SAT | 12.0 ±1.5 dB |
| Durchgangsdämpfung EIN-TV | 12.5 ±1 dB |
| Schirmung @ 300-470 MHz | >= 90.0 dB |
| DC-Durchgang SAT | Ja (max. 25VDC / 0.5A gerichtet) |
| Anschluss FM | IEC-Buchse |
| Frequenzbereich EIN-AUS | 5...2150 (2400) MHz |
| Geeignete Kabeldurchmesser - Mantel | mm | 4.5...7.2 mm |
| Entkopplung AUS-FM | > 30.0 dB |
| Geeignete Kabeldurchmesser - Außenleiter | mm | 3.7...5.8 mm |
| DC-Durchgang EIN-AUS | Ja (max. 25VDC / 0.5A) |
| Geeignete Kabeldurchmesser - F-Buchse | mm | 0.6...1.13 mm |
| Durchgangsdämpfung EIN-FM | 17.0 ±1.0 dB |
| Rückflussdämpfung SAT | > 10.0 dB |
| Durchgangsdämpfung EIN-AUS @SAT | 2,5±1.0 dB |
| Frequenzbereich TV | 5...862 MHz |
| Frequenzbereich SAT | 950...2150 MHz |
| Entkopplung AUS-TV | > 20.0 dB |
| Rückflussdämpfung EIN | > 12 dB |
| DC-Durchgang FM | Nein - DC-getrennt am Innenleiter |
| Geeignete Kabeldurchmesser - Innenleiter | mm | 0,58...1.15 mm |
| Schirmung @ 30-300 MHz | >= 95.0 dB |
| Entkopplung AUS-SAT | > 15.0 dB |
| Schirmung @ 1000...2400 MHz | >= 65.0 dB |
| Dosentyp | Durchgangsdose |
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
