Technische Daten
| Ausführung | Verteilerkasten |
| Montageart | Aufputz |
| LSA | ja |
| Werkstoff | Stahlblech/Kunststoff |
| Schutzart (IP) | IP30 |
| Breite | 295 |
| Max. Anzahl der Doppeladern (DA) | 200 |
| Tiefe | 96 |
| Höhe | 320 |
| Farbe | grau |
Beschreibung

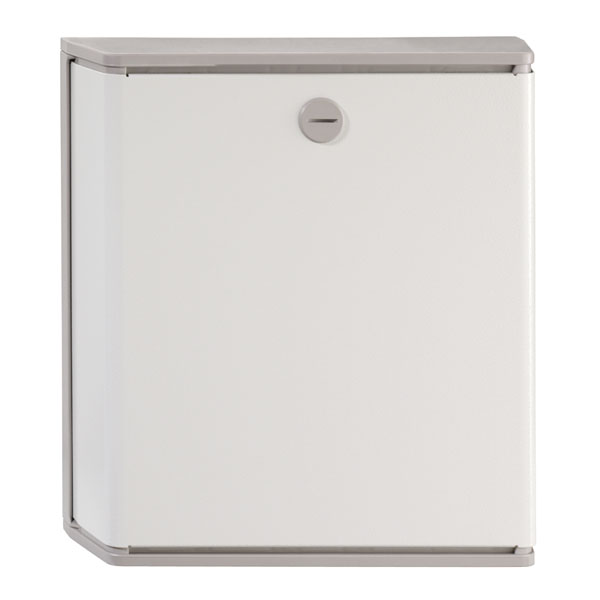

Verteilerkasten, Aufputz, mit 1 EKL 5, mit Schließer, mit Belegungskarte und Montagematerial, lichtgrau (ähnlich RAL 7035); - zur Aufnahme von Anschlussleisten; - mit Schließer; - inkl. einer Erdungsklemme mit 2 Schraubkontakten bis 2,5 mm2 sowie 2 Steckzungen 6,3 mm; - inkl. Erd-Verbindungsleitung 2,5 mm2; - mit Belegungskarte und Montagematerial; - erweiterbar durch Anreihen der Verteilerkästen; - Lochraster der Befestigungsstege und -blöcke für selbstschneidende Schrauben; - max. Belegungsmöglichkeiten:; - 200 DA (20 x VE10 LSA (Tr/E) in Verbindung mit 2 x Montagebügel MB 10); - 160 DA (16 x VE10 LSA (Tr/E) in Verbindung mit 4 x Montagebügel MB 4); - 120 DA (6 x AsLe B 20 LSA); - 80 DA (4 x AsLe B 20 S/L); - 80 DA (4 x AsLe B 20 S/S); - nachrüstbar mit Schlosseinbausatz KVK Sch; - bestehend aus Grundplatte, abnehmbaren Kopfstücken und Abdeckplatte mit Schließer; - Kopfstücke und Grundplatte aus ABS flammwidrig nach UL 94 VO, platingrau (ähnlich RAL 7036); - Abdeckung Stahlblech, kunststoffbeschichtet; - Schutzart IP30 nach DIN EN 60529Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
