Technische Daten
| Ausführung | Verteilerkasten |
| Max. Anzahl der Doppeladern (DA) | 320 |
| Farbe | grau |
| Schutzart (IP) | IP30 |
| DIN-kompatibel | ja |
| Breite | 320 |
| Werkstoff | Stahlblech/Kunststoff |
| Montageart | Aufputz |
| LSA | ja |
| Höhe | 530 |
| Tiefe | 76 |
Beschreibung

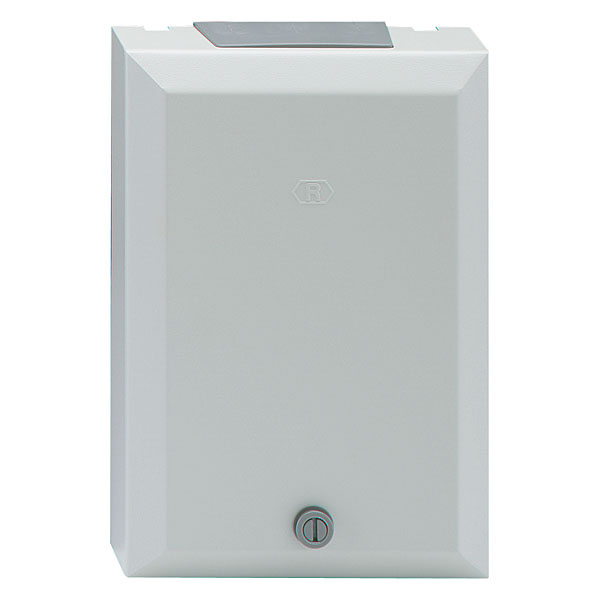

Verteilerkasten, Aufputz, mit 4 Befestigungsstegen 270 mm, 4 EKL 4 und 12 Drahtführungsringen, mit Schließer, lichtgrau (ähnlich RAL 7035); - zur Aufnahme von Anschlussleisten mit 170 mm Befestigungsabstand; - mit Schließer; - inkl. Erdungsklemmen mit 2 Schraubkontakten bis 2,5 mm2 sowie 2 Steckzungen 6,3 mm; - Erdungsklemmen aus Stahlblech, vernickelt; - mit mind. 2 Befestigungsstegen 170 bzw. 270 mm; - mit mind. 4 Drahtführungsringen; - max. Belegungsmöglichkeiten VKP 85/2 Ap:; - 100 DA (5 x AsLe B 20 LSA); - 60 DA (3 x AsLe B 20 S/S); - 60 DA (3 x AsLe B 20 S/L); - max. Belegungsmöglichkeiten VKP 85/4 Ap:; - 160 DA (8 x AsLe B 20 LSA); - 100 DA (5 x AsLe B 20 S/S); - 100 DA (5 x AsLe B 20 S/L); - max. Belegungsmöglichkeiten VKP 85/8 Ap:; - 320 DA (16 x AsLe B 20 LSA); - 200 DA (10 x AsLe B 20 S/S); - 200 DA (10 x AsLe B 20 S/L); - max. Belegungsmöglichkeiten VKP 85/12 Ap:; - 520 DA (26 x AsLe B 20 LSA); - 320 DA (16 x AsLe B 20 S/S); - 320 DA (16 x AsLe B 20 S/L); - Kabeleinführung und Schließer aus ABS-Formmasse, grau; - Schutzart IP30 nach DIN EN 60529Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
